| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| หมายเลขรุ่น: | HH2762 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 25 กก./ถุง PE, 875 กก./พาเลท, 17,500 กก./20GP |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 80,000 ตันต่อปี |
| ประเภทการบ่ม: | อีพ็อกซี่โพลีเอสเตอร์ 70/30 | ข้อกำหนดการบ่ม: | 160℃×10-15นาที |
|---|---|---|---|
| ค่ากรด: | 29-35 มก.KOH/กรัม | ความหนืดละลาย: | 3500～4500 mPa·s/200℃ |
| จุดอ่อนตัว (℃): | 98～103℃ | อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว (℃): | ～ 53℃ |
| คุณสมบัติ: | TMA ฟรีและคุณสมบัติทางกลที่โดดเด่น | แอปพลิเคชัน: | สำหรับการเคลือบผงบ่มที่อุณหภูมิต่ำแบบไฮบริด 70/30 |
| เน้น: | ไฮบริดเคลือบผงโพลีเอสเตอร์เรซิ่น เคลือบผงโพลีเอสเตอร์เรซิ่น,Cure Powder Coating Polyester Resin |
||
การเคลือบผงด้วยอุณหภูมิต่ำ พีolyesterResin สำหรับการเคลือบผงไฮบริด
◎บทนำ
HH2762 เป็นคาร์บอกซิลโพลีเอสเตอร์เรซินที่ออกแบบมาสำหรับการเคลือบผงสำหรับการบ่มที่อุณหภูมิต่ำแบบไฮบริด 70/30
ในช่วงไม่กี่ปีที่ผ่านมา ภัยธรรมชาติที่เกิดจากภาวะโลกร้อนได้เกิดขึ้นบ่อยครั้งขึ้นเรื่อยๆ ส่งผลให้ความตระหนักด้านสิ่งแวดล้อมของประชาชนและมาตรฐานการคุ้มครองสิ่งแวดล้อมมีการปรับปรุงอย่างต่อเนื่องการเคลือบผงเป็นไปตามหลักการ 4E ที่ได้รับความนิยมในระดับสากล (ด้านเศรษฐกิจ การปกป้องสิ่งแวดล้อม ประสิทธิภาพสูง และประสิทธิภาพที่ดีเยี่ยม) ที่ได้รับความนิยมในระดับสากลข้อดีของการประหยัดพลังงานและการลดการปล่อยมลพิษของการเคลือบผงบ่มที่อุณหภูมิต่ำมีความโดดเด่นมากขึ้น และได้รับความสนใจอย่างกว้างขวางในอุตสาหกรรม และกลายเป็นทิศทางการพัฒนาของการเคลือบผง
อุณหภูมิการขึ้นรูปฟิล์มและการบ่มของสีฝุ่นธรรมดาคือ 180 ~ 220 ℃ และเวลาอบคือ 15 ~ 25 นาทีเวลาในการบ่มของ HH2762 คือ 160 ℃ เป็นเวลา 10-15 นาทีเมื่อเทียบกับการเคลือบผงบ่มที่อุณหภูมิสูงแบบดั้งเดิม อุณหภูมิในการขึ้นรูปฟิล์มจะต่ำกว่า ซึ่งสามารถประหยัดพลังงานได้มากข้อมูลบางส่วนแสดงให้เห็นว่าอุณหภูมิการขึ้นรูปฟิล์มบ่มของสารเคลือบทุกๆ 10°C ลดลง สามารถประหยัดพลังงานได้ประมาณ 10%
◎คุณสมบัติพื้นฐาน
คุณสมบัติทางกลที่โดดเด่น
ทนต่อสารเคมีได้ดี
TMA ฟรี
◎แนะนำสูตร:
| HH2762 | 014U | TiO2(R760) | BaSO48000 | ปรับระดับ | กำยาน | 701 |
| 210 | 90 | 102 | 90 | 4 | 2 | 2.5 |
◎ข้อมูลจำเพาะฉัน:
| รูปร่าง |

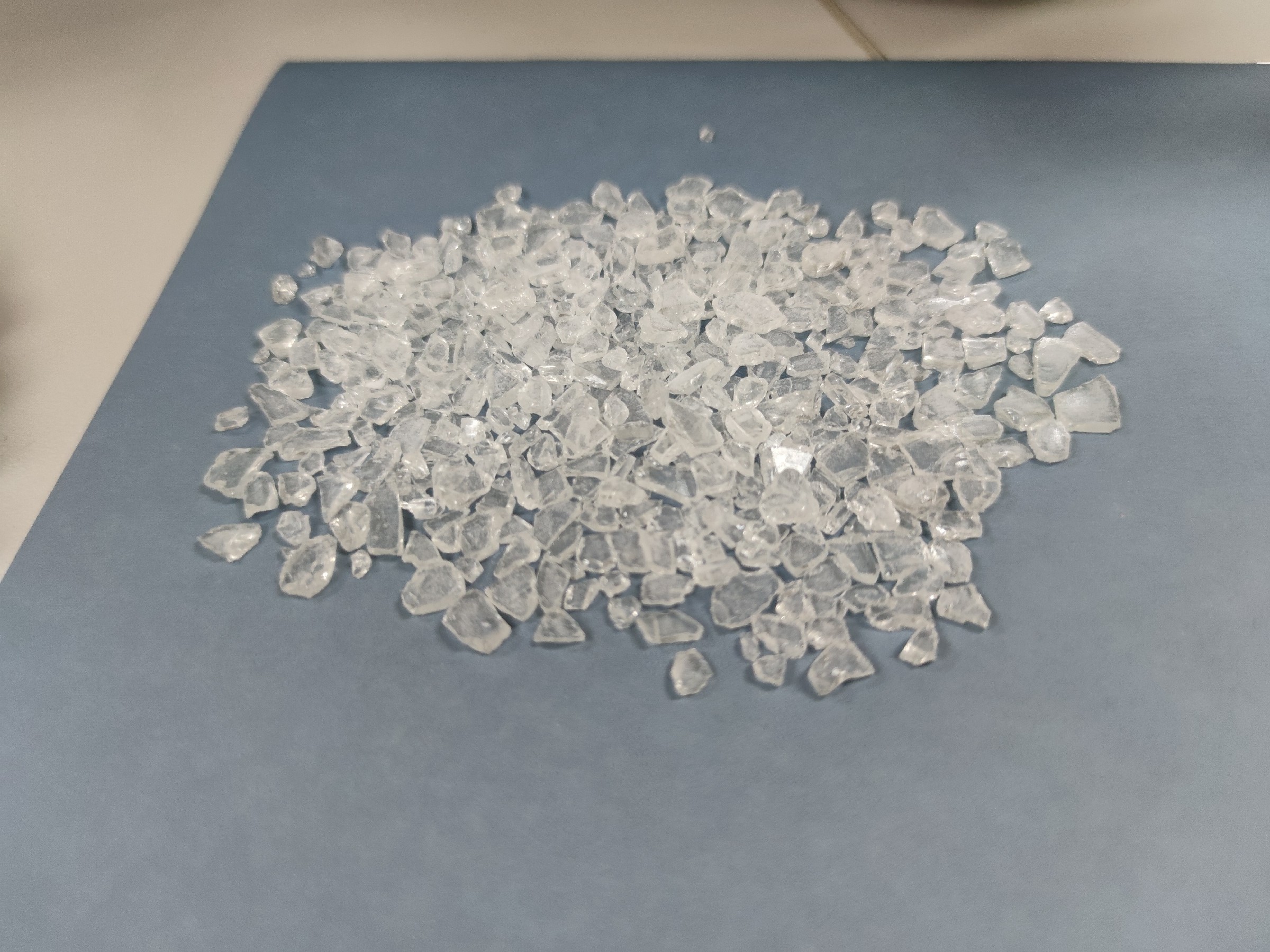

เกล็ดโปร่งใสสีขาวหรือสีเหลืองอ่อน |
| สี (50%DMF) | สูงสุด:3 |
| ค่ากรด (mgKOH/g) | 29～35 |
| จุดอ่อนตัว (℃) | 98～103 |
| อุณหภูมิการเปลี่ยนสถานะแก้ว(℃) | ～53 |
| ความหนืดหลอมเหลว (200℃, กรวย/จาน, mPa·s) |
3500～5500 |
| การเกิดปฏิกิริยาที่ 180 ℃ (s, 7% TGIC) |
70～150 |
| ข้อกำหนดการบ่ม | 160℃×10~15นาที |
| บรรจุภัณฑ์ | ถุง PE น้ำหนักสุทธิ 25 กก. ± 0.1 กก. / ถุง |
◎ข้อมูลจำเพาะ II:
| สภาพการอัดรีด | เครื่องอัดรีดสองสกรู | |
|
โซน I: 90～110℃ |
โซน II: 110～120℃ |
|
| ความเร็วของการปฏิวัติ | 500~1200rpm | |
| ความวิจิตรของแป้ง | ＜100μm | |
| เงื่อนไขการสมัคร | การพ่นด้วยไฟฟ้าสถิตด้วย | 40～70KV |
| ความหนาของฟิล์มเคลือบ | 50～70μm | |
| เหล็กแผ่นรีดเย็นลดไขมัน | 0.5mm | |
| คุณสมบัติฟิล์ม | เวลาเจล (180 ℃, วินาที) | 70~160 |
| การไหลในแนวนอน (180 ℃, มม.) | 20~24 | |
| เงา (60°) | ≥90% | |
| ดัด (φ1mm) | ผ่าน | |
| กาว (1 มม. เกรด) | 0 | |
| ความแข็งของดินสอ | 1H | |
| แรงกระแทก (50 ซม.) | ผ่าน | |
◎หมายเหตุ:
โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งได้ไม่ใช่ดีบุก(A) ป้องกันแก๊สเตา(ช),ปืนไทรโบ(T) และป้องกันการเบ่งบาน(ช).
◎ข้อมูลบริษัท:
Kinte Materials Science and Technology Co., Ltd. อยู่ภายใต้การดูแลของ China Machinery Industry Corporation (รัฐวิสาหกิจที่สำคัญซึ่งบริหารจัดการโดย SASAC โดยตรง โดยอยู่ในอันดับที่ 284 ในกลุ่ม 500 อันดับแรกของโลกในปี 2564)เป็นองค์กรไฮเทคระดับประเทศภายใต้ China National Electric Apparatus Research Institute Co., Ltd. (รหัสสินค้า: 688128) ซึ่งจดทะเบียนใน SSE STAR MARKETบริษัทมุ่งเน้นที่การวิจัยและพัฒนา การผลิต และการขายสารเคลือบที่เป็นมิตรต่อสิ่งแวดล้อม (การเคลือบผง สารเคลือบอุตสาหกรรมในน้ำ) และเรซินเคลือบผง บริษัทมุ่งมั่นที่จะปรับปรุงความสามารถในการแข่งขันในตลาดโลกของอุตสาหกรรมการเคลือบที่เป็นมิตรกับสิ่งแวดล้อมของจีนตอนนี้ได้กลายเป็นผู้นำและผู้สนับสนุนในการพัฒนาเทคโนโลยีของจีนในด้านการเคลือบที่เป็นมิตรต่อสิ่งแวดล้อมเช่นเดียวกับเรซินโพลีเอสเตอร์สำหรับการเคลือบผง!
ในปี 2560 ฐานการผลิตใหม่ซึ่งมีกำลังการผลิต 80000 ตันต่อปีได้ดำเนินการก่อสร้างในเมืองตงกวน กวางตุ้ง และกำลังการผลิตประจำปีสูงถึง 120000 ตันภายในสิ้นปี 2563 ซึ่งเป็นการเปิดถนนสู่การพัฒนาที่หลากหลายทั่วโลก
