| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| หมายเลขรุ่น: | NH8003 & NH8505 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 25 กก./ถุง PE, 875 กก./พาเลท, 17,500 กก./20GP |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 80,000 ตันต่อปี |
| ประเภทสินค้า: | เรซินโพลีเอสเตอร์ผสมแบบแห้ง | ประเภทการรักษา: | ระบบบ่ม TGIC |
|---|---|---|---|
| อัตราส่วน: | 90/10 & 95/5 | เวลารักษา: | 200℃×15 นาที |
| จำนวนกรด (mgKOH/g): | 48～54 & 19～24 | อุณหภูมิการเปลี่ยนแก้ว ( ℃): | ~68 & ~62 |
| คุณสมบัติ: | ทนทานต่อการเดือดดีเยี่ยม | แอปพลิเคชัน: | สำหรับการเคลือบผงกึ่งเงากลางแจ้ง |
| เน้น: | เรซินโพลีเอสเตอร์ผสมความเงาต่ำ,โพลีเอสเตอร์เรซินโพลีเอสเตอร์ผสม TGIC |
||
เรซินโพลีเอสเตอร์ผสมความเงาต่ำกลางแจ้ง/เรซิน TGIC ที่ทนทานเป็นพิเศษ
◎บทนำ
NH8003 & NH8505 เป็นโพลีเอสเตอร์เรซินที่มีค่าความเป็นกรดสูงและต่ำตามลำดับ ซึ่งใช้ในระบบเคลือบสีฝุ่นโพลีเอสเตอร์/TGICNH-8003 และ NH-8005 ถูกผลิตขึ้นตามลำดับเป็นผงและแห้งผสมเพื่อผลิตสีฝุ่นกึ่งเงาภายนอกอาคาร
ด้วยข้อดีด้านเศรษฐกิจ การปกป้องสิ่งแวดล้อม ประสิทธิภาพสูง และประสิทธิภาพที่ยอดเยี่ยม การเคลือบผงจึงค่อยๆ เข้ามาแทนที่สารเคลือบที่ใช้ตัวทำละลายอินทรีย์ และกลายเป็นทิศทางการพัฒนาที่สำคัญในอุตสาหกรรมการเคลือบ ซึ่งรักษาอัตราการเติบโตอย่างรวดเร็วสีฝุ่นโพลีเอสเตอร์ใช้กันอย่างแพร่หลายในด้านการวาดภาพ เนื่องจากมีความทนทาน การตกแต่ง และกระบวนการผลิตที่ยอดเยี่ยม
สีฝุ่นโพลีเอสเตอร์ใช้โพลีเอสเตอร์เรซินเป็นวัสดุหลักในการขึ้นรูปฟิล์ม เพิ่ม TGIC, HAA, อีพอกซีเรซิน ฯลฯ เป็นสารบ่ม เสริมด้วยสารปรับระดับ สารเติมแต่ง สารเติมแต่งสี และส่วนประกอบอื่นๆ หลังจากผสม การหลอมเหลว และกระบวนการอื่นๆ ลงในการเคลือบผงการเคลือบผงถูกพ่นด้วยไฟฟ้าสถิตบนชิ้นงานที่อุณหภูมิและเวลาที่กำหนด เรซินจะถูกหลอมและเชื่อมขวาง จากนั้นแข็งตัวเป็นชั้นเคลือบที่เรียบ แข็ง และยืดหยุ่นฟิล์มเคลือบที่ผ่านการอบแล้วจะไม่ทำให้นิ่มอีกเนื่องจากอุณหภูมิที่เพิ่มขึ้น และสารเคลือบปราศจากตัวทำละลาย ปลอดมลภาวะ และก่อตัวเป็นฟิล์ม 100% ซึ่งไม่เพียงช่วยประหยัดทรัพยากร แต่ยังช่วยประหยัดพลังงานอีกด้วย
◎คุณสมบัติพื้นฐาน
คุณสมบัติทางกลที่ดี
ทนต่อสภาพอากาศได้ดีเยี่ยม
ต้านทานการเดือดได้ดีเยี่ยม
◎แนะนำสูตร:
| สูตร | NH8003 | NH8505 | TGIC | TiO2R930 | BaSO4(44HB) | PV-88 | เบนซิออน |
| ฉัน | 270 | — | 30 | 75 | 125 | 3 | 1.5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1.5 |
◎ข้อกำหนด I
| รายการ | NH8003 | NH8606 |
| รูปร่าง | เกล็ดสีอ่อน | เกล็ดสีอ่อน |
| จำนวนกรด (mgKOH/g) | 48～54 | 19～24 |
| จุดอ่อนตัว (℃) | 105～115 | 103～113 |
| อุณหภูมิการเปลี่ยนสถานะแก้ว(℃) | ～68 | ～62 |
| ความหนืดหลอมเหลว (200℃, กรวย/จาน, mPa·s) | 4000~6000 | 530~6300 |
| การเกิดปฏิกิริยาที่ 180 ℃ (s, 10, 4% TGIC) | 60-120 | 250-360 |
| ข้อกำหนดการบ่ม | 200℃×15 นาที | |
| บรรจุภัณฑ์ | ถุง PE น้ำหนักสุทธิ 25 กก. ± 0.1 กก. / ถุง | |
◎ข้อกำหนด II
| สภาพการอัดรีด | เครื่องอัดรีดสองสกรู | |
| โซน I: 90～110℃ | โซน II: 110～120℃ | |
| ความเร็วของการปฏิวัติ | 500~1200rpm | |
| ความวิจิตรของแป้ง | ＜100μm | |
| ปั่น Extrude I และ II ด้วยอัตราส่วนน้ำหนัก 1:1 ก่อนทำการบด | ||
| เงื่อนไขการสมัคร | การพ่นด้วยไฟฟ้าสถิตด้วย | 40～70KV |
| ความหนาของฟิล์มเคลือบ | 50～70μm | |
| เหล็กแผ่นรีดเย็นลดไขมัน | 0.5mm | |
| คุณสมบัติฟิล์ม | เงา (60°) | ≤35% |
| ดัด (φ2mm) | ผ่าน | |
| กาว (1 มม. เกรด) | 0 | |
| ความแข็งของดินสอ | ≥H | |
| แรงกระแทก (50 ซม.) | ผ่าน | |
◎รหัสเพิ่มเติม
| รหัส | อัตราส่วน | วงจรการรักษา | ค่ากรด (mgKOH/g) | ความหนืด (mPa.s/200℃) | Tg (℃) | การเกิดปฏิกิริยา (s/180℃) | คุณสมบัติ |
| NH8001 | 90/10 | 200℃*10นาที | 48~54 | 2700~4300 | ~62 | 50-110 |
ผสมแบบแห้งสำหรับการเคลือบสีฝุ่นแบบเงา 25-40% กันเหลืองได้ดีเยี่ยม ไหลลื่นดี |
| NH-805 | 95/5 | 200℃*10นาที | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200℃*10นาที | 49~55 | 3500~6500 | ~61 | 50-150 | ผสมแบบแห้งสำหรับการเคลือบผงแบบมันเงาต่ำ มีความยืดหยุ่นดีและทนต่อแรงกระแทกสูง |
| NH8507 | 95/5 | 200℃*10นาที | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200℃*15นาที | 48~54 | 4000~6000 | ~68 | 60-120 | เครื่องปั่นแห้งสำหรับการเคลือบผงกึ่งเงากลางแจ้ง คุณสมบัติทางกลที่ดี ทนต่อสภาพอากาศที่ดีเยี่ยม และทนต่อการเดือด |
| NH8505 | 95/5 | 200℃*15นาที | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200℃*10นาที | 48~54 | 4000~6000 | ~68 | 60-120 | ผสมแบบแห้งสำหรับการเคลือบผงแบบมันเงาต่ำ เหมาะสำหรับการเคลือบผงพิมพ์การถ่ายเทความร้อนที่มีความทนทานกลางแจ้งที่ดีและคุณสมบัติเชิงกลที่ดีเยี่ยม |
| NH8606 | 96/4 | 200℃*10นาที | 20~25 | 8000~10000 | ~60 | 280-400 |
◎หมายเหตุ:โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งให้เป็นวัสดุที่ไม่ใช่ดีบุก (A) หัวเตาป้องกันแก๊ส (G) ปืนไทรโบ (T) และสารป้องกันการเบ่งบาน (F)

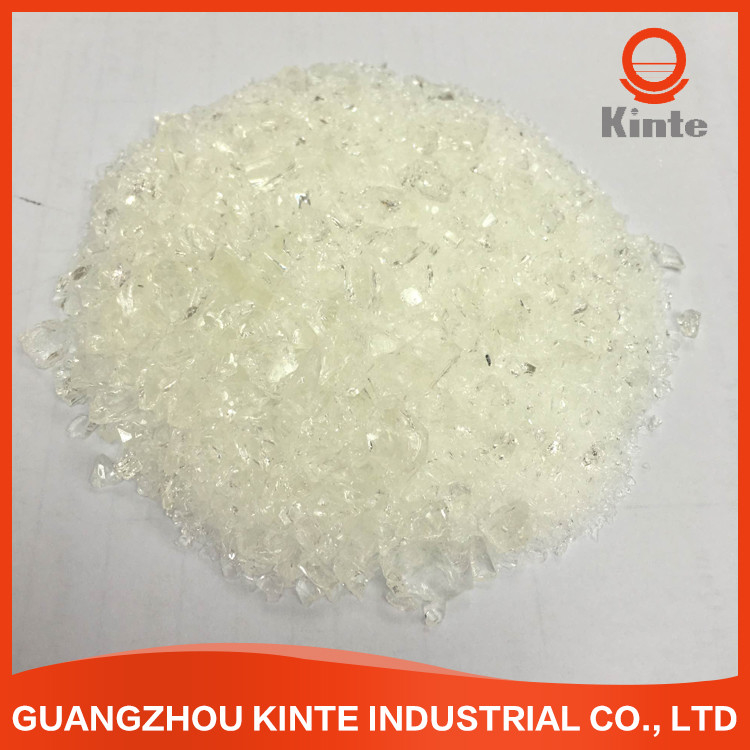

◎แสดงสินค้า
