| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| หมายเลขรุ่น: | NH8002&NH8507 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 25 กก./ถุง PE, 875 กก./พาเลท, 17,500 กก./20GP |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 80,000 ตันต่อปี |
| ประเภทสินค้า: | เรซินโพลีเอสเตอร์ TGIC ผสมแบบแห้ง | ระบบการรักษา: | ระบบการบ่ม TGIC |
|---|---|---|---|
| เวลารักษา: | 200℃×10นาที | อัตราส่วน: | 90/10 & 95/5 |
| หมายเลขกรด (mgKOH/g): | 49～55 & 20～25 | อุณหภูมิการเปลี่ยนสถานะแก้ว ( ℃): | ~61 & ~62 |
| คุณสมบัติ: | ประสิทธิภาพการปูแบบดรายเบลนด์ที่โดดเด่น | แอปพลิเคชัน: | สำหรับการเคลือบผงกึ่งเงาภายนอกอาคาร |
| เน้น: | โพลีเอสเตอร์เรซิ่นปั่นต้านทานสภาพอากาศ,TGIC บ่มโพลีเอสเตอร์เรซิ่นปั่น |
||
ทนต่อสภาพอากาศที่ดี TGIC Curing Resins, Blender Polyester Resins สำหรับ Matting Powder Coatings
◎บทนำ
NH8002 และ NH8507 เป็นโพลีเอสเตอร์เรซินที่มีค่ากรดสูงและต่ำตามลำดับ ซึ่งใช้ในระบบเคลือบผงโพลีเอสเตอร์/TGICหลังจาก NH8002 และ NH8507 ถูกทำให้เป็นผงตามลำดับแล้ว พวกมันสามารถผสมแบบแห้งเพื่อผลิตสีฝุ่นกึ่งเงาภายนอกอาคารได้
ทุกวันนี้ การเคลือบสีฝุ่นแบบเทอร์โมเซตติงใช้กันอย่างแพร่หลายในการเคลือบสิ่งของต่าง ๆ มากมายการเคลือบผงเหล่านี้ส่วนใหญ่สามารถให้ฟิล์มเคลือบที่มีความเงาสูงหลังจากละลายและบ่มแล้ว โดยทั่วไปจะมีความเงาเท่ากับหรือมากกว่า 90%
ในช่วงไม่กี่ปีที่ผ่านมา เนื่องจากการรับรู้ของผู้ใช้เกี่ยวกับความเงาของฟิล์มเปลี่ยนไป ความต้องการสีฝุ่นที่สามารถให้การเคลือบที่มีคุณภาพดีและมีความเงาต่ำจึงเพิ่มมากขึ้น ตัวอย่างเช่น สำหรับการเคลือบอุปกรณ์เสริมบางอย่างในอุตสาหกรรมยานยนต์ เช่น ล้อ กันชน ฯลฯ หรือเคลือบแผ่นโลหะและคานที่ใช้ในการก่อสร้าง
◎คุณสมบัติพื้นฐาน
คุณสมบัติทางกลที่ดีเยี่ยม
คุณสมบัติการปูแบบผสมผสานแบบแห้งที่โดดเด่น
สภาพอากาศที่ดี
ปรับระดับได้ดี
◎ข้อมูลจำเพาะ I
| รายการ | NH8002 | NH8507 | วิธีทดสอบ |
| รูปร่าง | เกล็ดสีอ่อน | เกล็ดสีอ่อน | ท/GDTL 004-2019 |
| หมายเลขกรด (mgKOH/g) | 49～55 | 20～25 | GB/T 6743-2008 |
| จุดอ่อนตัว (℃) | 103～113 | 103～113 | GB/T 12007.6 |
| อุณหภูมิการเปลี่ยนสถานะแก้ว(℃) | ～61 | ～62 | GB/T 19466.2 |
| ความหนืดหลอมเหลว (ICI, mPa·s/200℃) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| การเกิดปฏิกิริยาที่ 180 ℃ (s, 10, 5% TGIC) | 50-150 | 150-350 | ท/GDTL 004-2019 |
| ความต้องการบ่ม | 200℃×10นาที | ||
| บรรจุภัณฑ์ | ถุง PE น้ำหนักสุทธิ 25 กก. ± 0.1 กก. / ถุง | ||
◎ข้อมูลจำเพาะ II
| สภาพการอัดขึ้นรูป | เครื่องอัดรีดแบบสกรูสองตัว | |
| อุณหภูมิของแจ็คเก็ต | 110～120℃ | |
| ความเร็วของการปฏิวัติ | 500~1200rpm | |
| ความวิจิตรของแป้ง | <100μm | |
| เงื่อนไขการสมัคร | NH8002 และ NH8507 ถูกบีบแยกกันตามสูตร และเกล็ดทั้งสองถูกผสมและบดในอัตราส่วน 1:1 | |
| การฉีดพ่นด้วยไฟฟ้าสถิต | 40~70KV | |
| ความหนาของฟิล์มเคลือบ | 50～70μm | |
| เหล็กแผ่นรีดเย็นลดไขมัน | 0.5มม | |
| คุณสมบัติฟิล์ม | ความเงา (60°) | 25-50 |
| การดัด (φ2มม.) | ผ่าน | |
| กาว (1 มม., เกรด) | 0 | |
| ความแข็งของดินสอ | ≥H | |
| ผลกระทบ (50 ซม.) | ผ่าน | |
◎รหัสเพิ่มเติม
| รหัส | อัตราส่วน | รักษาวงจร | ค่ากรด (mgKOH/g) | ความหนืด (mPa.s/200℃) | Tg (℃) | การเกิดปฏิกิริยา (s/180℃) | คุณสมบัติ |
| NH8001 | 90/10 | 200℃*10นาที | 48~54 | 2700~4300 | ~62 | 50-110 |
ผสมแห้งสำหรับเคลือบผงเงา 25-40%; ป้องกันการเหลืองได้ดีเยี่ยม ลื่นไหลดี |
| NH-8505 | 95/5 | 200℃*10นาที | 19~24 | 5,000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10นาที | 48~54 | 4000~6000 | ~68 | 60-120 | ผสมแบบแห้งสำหรับการเคลือบผงเงาต่ำ เหมาะสำหรับการเคลือบผงการพิมพ์แบบถ่ายเทความร้อน มีความทนทานกลางแจ้งที่ดีและมีสมบัติทางกลที่ดีเยี่ยม |
| NH8606 | 96/4 | 200℃*10นาที | 20~25 | 8,000~10,000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10นาที | 49~55 | 3500~6500 | ~61 | 50-150 | ผสมแบบแห้งเพื่อการเคลือบผงเงาต่ำที่มีความยืดหยุ่นดีและทนทานต่อแรงกระแทกสูง |
| NH8507 | 95/5 | 200℃*10นาที | 21~25 | 7500~10500 | ~62 | 200-400 |
◎หมายเหตุ:เรซินโพลีเอสเตอร์ทั้งหมดสามารถปรับแต่งเป็น Non-tin (A), anti gas burners (G), tribo gun (T) และ anti-blooming (F)

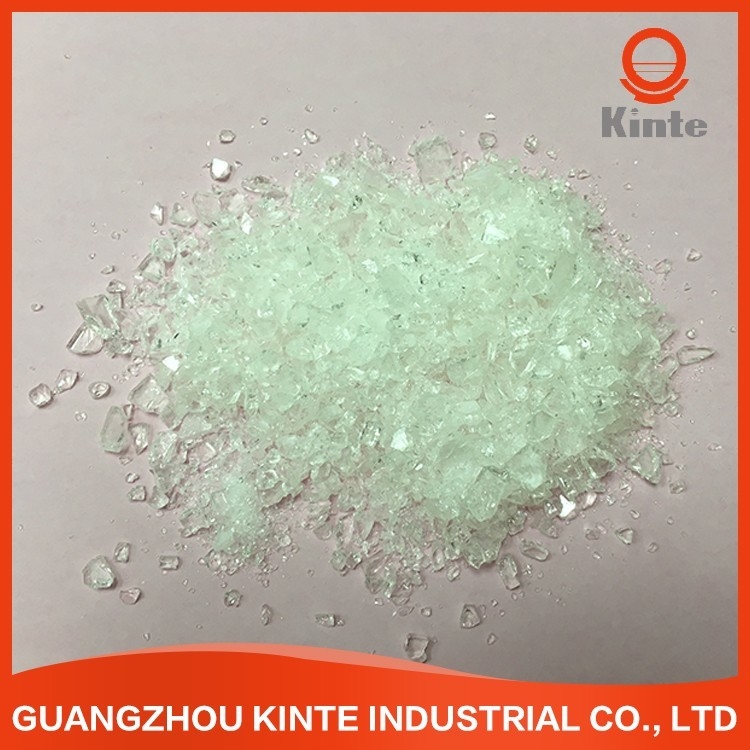

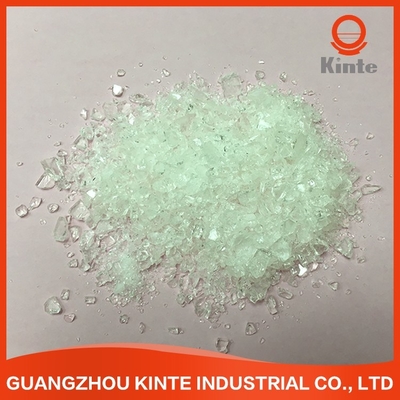

◎แสดงสินค้า
