| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| หมายเลขรุ่น: | NH6582-2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 25 กก./ถุง PE, 875 กก./พาเลท, 17,500 กก./20GP |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 80,000 ตันต่อปี |
| ประเภทการบ่ม: | โพลีเอสเตอร์/พรีมิด ในอัตราส่วน 95:5 | เวลาบ่ม: | 180℃×10 นาที |
|---|---|---|---|
| ค่ากรด (mgKOH/g): | 30~35 | ความหนืด (mPa·s/200℃): | 4600~6000 |
| จุดอ่อนตัว (℃): | 100～110 | อุณหภูมิการเปลี่ยนสถานะแก้ว (℃): | ～61 |
| คุณสมบัติ: | คุณสมบัติทางกลที่ดีเยี่ยม | แอปพลิเคชัน: | สำหรับการเคลือบสีฝุ่น Primid XL 552 95:5 |
| เน้น: | โพลีเอสเตอร์ HAA เรซิ่น 180 องศา Cure HAA เรซิ่น,Primid Powder Coating HAA Resin,Primid Powder Coating HAA Resin |
||
เรซิน HAA โพลีเอสเตอร์ 95/5, บ่ม 180 องศาพร้อมสารป้องกันสีเหลืองที่ดีสำหรับการเคลือบผง Primid
◎บทนำ
NH-6582-2 เป็นคาร์บอกซิลโพลีเอสเตอร์เรซินอิ่มตัวที่ออกแบบมาสำหรับการเคลือบผง 95:5 Primid XL 552 ให้บ่มที่ 180 ℃
การเคลือบสีฝุ่นเป็นการเคลือบเรซินสังเคราะห์ที่เป็นผงแบบแข็งที่ประกอบด้วยเรซินที่เป็นของแข็ง เม็ดสี สารตัวเติม และสารเติมแต่งสื่อในการกระจายตัวไม่ใช่ตัวทำละลายและน้ำ แต่เป็นอากาศ แตกต่างจากสารเคลือบที่ใช้ตัวทำละลายทั่วไปและการเคลือบแบบน้ำทั่วไปมีลักษณะเป็นไม่มีมลพิษตัวทำละลาย สร้างฟิล์ม 100% และใช้พลังงานต่ำอย่างไรก็ตาม การเคลือบผงมีแนวโน้มที่จะเกิดรูเข็มเมื่อเปรียบเทียบกับการเคลือบเหลว ซึ่งส่งผลต่อประสิทธิภาพและประสิทธิภาพของฟิล์มในการแก้ปัญหาการเกิดรูเข็ม เบนโซอินใช้เพื่อขจัดแก๊ส แต่ในขณะที่เบนโซอินขจัดรูเข็มออกไป ก็ทำให้เกิดสีเหลืองของฟิล์มสีได้ง่ายเช่นกัน
ในขณะที่ NH-6582-2 สามารถแก้ปัญหาสองประการข้างต้นได้ แต่จะไม่มีรูเข็มระหว่างการสร้างฟิล์ม และยังมีประสิทธิภาพในการป้องกันการเหลืองได้ดีอีกด้วย
◎คุณสมบัติพื้นฐาน
คุณสมบัติทางกลที่ดีเยี่ยม
ป้องกันสีเหลืองได้ดี
รูเข็มฟรีในภาพยนตร์หนา
ทนทานต่อสภาพดินฟ้าอากาศและความเสถียรในการจัดเก็บ
◎แนะนำสูตร:NH-6582/HAA
| NH-6582 | พรีมิด XL-552 | ฟิลเลอร์ ＆ เม็ดสี | ตัวแทนปรับระดับ | กำยาน | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎ข้อกำหนด I

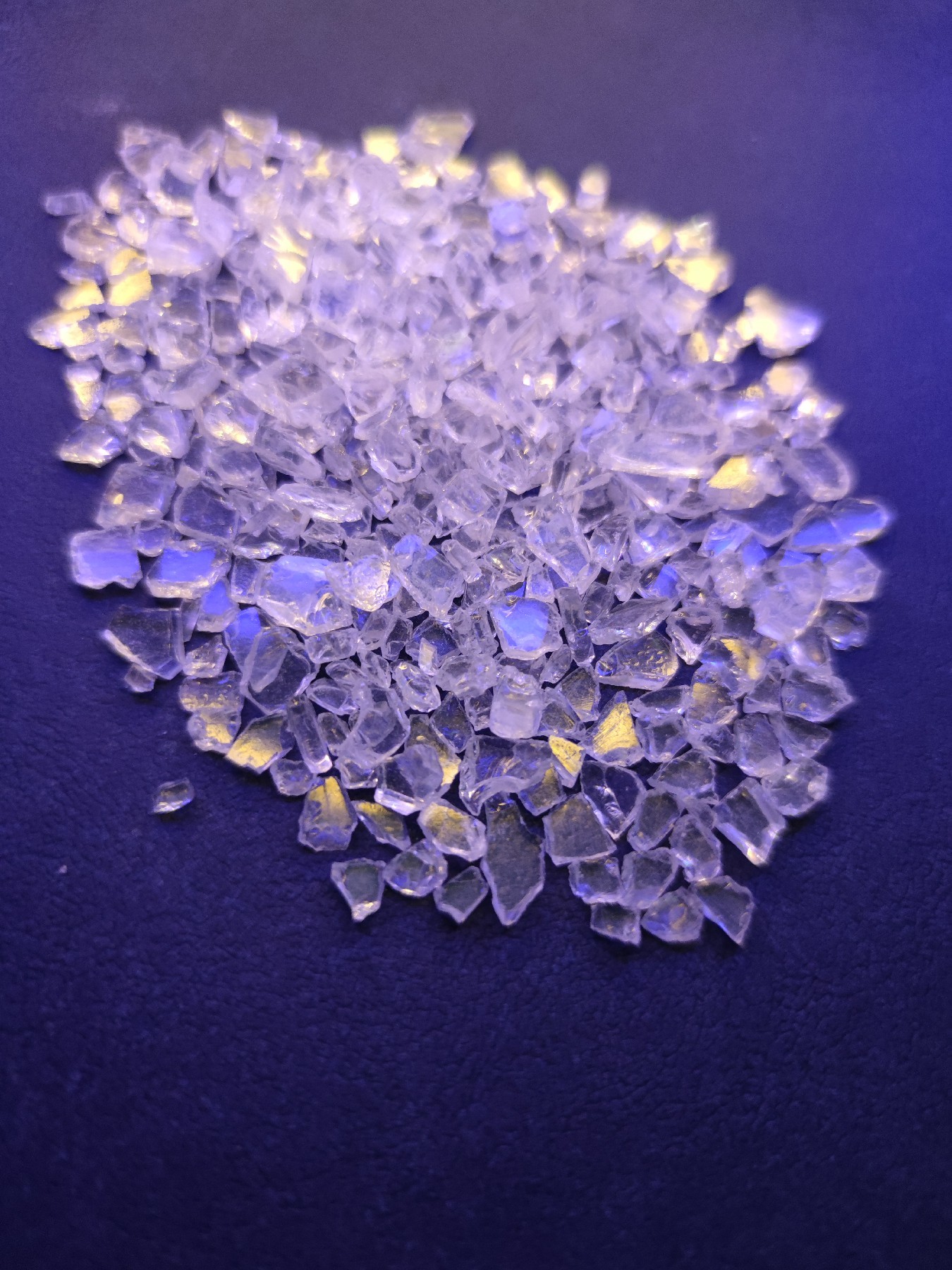

| รูปร่าง | เกล็ดโปร่งใสสีขาวหรือสีเหลืองซีด |
| สี (50% DMF) | สูงสุด:2 |
| จำนวนกรด (mgKOH/g) | 30～35 |
| จุดอ่อนตัว (℃) | 100～110 |
| อุณหภูมิการเปลี่ยนสถานะแก้ว(℃) | ～61 |
| ความหนืดหลอมเหลว (200℃, กรวย/จาน, mPa·s) | 5400±800 |
| การเกิดปฏิกิริยาที่ 180 ℃ (s, 5% XL552) | 185±35 |
| ข้อกำหนดการบ่ม | 180℃×10 นาที |
| บรรจุภัณฑ์ | ถุง PE น้ำหนักสุทธิ 25 กก. ± 0.1 กก. / ถุง |
◎ข้อกำหนด II
| สภาพการอัดรีด | เครื่องอัดรีดสองสกรู | |
| โซน I: 90～110℃ | โซน II: 110～120℃ | |
| ความเร็วของการปฏิวัติ | 500~1200rpm | |
| ความวิจิตรของแป้ง | ＜100μm | |
| เงื่อนไขการสมัคร | การพ่นด้วยไฟฟ้าสถิตด้วย | 40～70KV |
| ความหนาของฟิล์มเคลือบ | 50～70μm | |
| เหล็กแผ่นรีดเย็นลดไขมัน | 0.5mm | |
| คุณสมบัติฟิล์ม | เวลาเจล (180 ℃, วินาที) | 120~200 |
| การไหลในแนวนอน (180 ℃, มม.) | 23~27 | |
| เงา (60°) | ≥85% | |
| ดัด (φ1mm) | ผ่าน | |
| กาว (1 มม. เกรด) | 0 | |
| ความแข็งของดินสอ | ≥1H | |
| แรงกระแทก (50 ซม.) | ผ่าน | |
◎รหัสเพิ่มเติม
| รหัส | อัตราส่วน | วงจรการรักษา | ค่ากรด (mgKOH/g) | ความหนืด (mPa.s/200℃) | Tg (℃) | การเกิดปฏิกิริยา (s/180℃) | คุณสมบัติ |
| NH6582 | 95/5 | 180 ℃*10 นาที | 30~35 | 4600~6000 | ~61 | 150~220 | เสถียรภาพในการจัดเก็บที่ดี คุณสมบัติทางกลที่ดีเยี่ยม และความทนทานกลางแจ้งที่ดี |
| NH6583 | 95/5 | 180 ℃*10 นาที | 30~35 | 2500~3500 | ~56 | 200~290 | การไหลที่ดีมาก คุณสมบัติทางกลที่ดีเยี่ยม และไม่มีรูเข็มในฟิล์มหนา |
| NH6584 | 95/5 | 180 ℃*10 นาที | 30~36 | 2200~4200 | ~60 | 200~400 | การไหลที่โดดเด่น คุณสมบัติทางกลที่ดีเยี่ยม ประหยัดต้นทุน |
| NH6586-2 | 95/5 | 180 ℃*10 นาที | 30~35 | 3000~4000 | ~59 | 280~480 | เสถียรภาพในการจัดเก็บที่ดี การไหลที่ดีเยี่ยม และคุณสมบัติทางกล |
| NH6587 | 95/5 | 180 ℃*10 นาที | 30~36 | 5000~7000 | ~67 | 120~280 | เสถียรภาพในการจัดเก็บที่ดีเยี่ยมและคุณสมบัติทางกล ความทนทานและการไหลกลางแจ้งที่ดี |
◎หมายเหตุ:โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งให้เป็นวัสดุที่ไม่ใช่ดีบุก (A) หัวเตาป้องกันแก๊ส (G) ปืนไทรโบ (T) และสารป้องกันการเบ่งบาน (F)
◎แสดงสินค้า
