| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| หมายเลขรุ่น: | NH6562 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 80,000 ตันต่อปี |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 25 กก./ถุง PE, 875 กก./พาเลท, 17,500 กก./20GP |
| ระบบการรักษา: | 95:5 โพลีเอสเตอร์/HAA | รักษาสภาพ: | 160℃×10 นาที |
|---|---|---|---|
| จำนวนกรด (mgKOH/g): | 30~35 | ความหนืด (mPa·s/200℃): | 3700±600 |
| Tg (℃): | ~53 | การเกิดปฏิกิริยาที่ 180℃(s, 5% T105): | 210±30 |
| คุณสมบัติ: | การปรับระดับที่ดีเยี่ยมและความต้านทานต่อสภาพดินฟ้าอากาศที่ดี | แอปพลิเคชัน: | สำหรับระบบเคลือบสีฝุ่นโพลีเอสเตอร์/ไพรมิด |
| เน้น: | เรซินโพลีเอสเตอร์ HAA,เรซินโพลีเอสเตอร์การบ่ม 160 องศา |
||
เรซินโพลีเอสเตอร์การบ่ม 160 องศา, เรซินโพลีเอสเตอร์ HAA 95:5 พร้อมการปรับระดับที่ยอดเยี่ยม
◎บทนำ
NH6562 เป็นคาร์บอกซิลโพลีเอสเตอร์เรซินอิ่มตัวสำหรับระบบเคลือบสีฝุ่นโพลีเอสเตอร์/ไพรมิดในอัตราส่วน 95:5
ในฐานะที่เป็นการเคลือบแข็งที่ปราศจากตัวทำละลาย การเคลือบสีฝุ่นมีการปล่อย VOC เกือบเป็นศูนย์ และลดมลภาวะต่อสิ่งแวดล้อมได้อย่างมากในหมู่พวกเขา ระบบโพลีเอสเตอร์/ไฮดรอกซีอัลคิลเอไมด์ (HAA) ไม่ก่อให้เกิดภัยคุกคามต่อสุขภาพของมนุษย์เนื่องจากความเป็นพิษของ HAA และมีความได้เปรียบในการเป็นมิตรกับสิ่งแวดล้อมมากขึ้น
อย่างไรก็ตาม อุณหภูมิการบ่มของระบบส่วนใหญ่ในการเคลือบสีฝุ่นคือ 180-200 °C และอุณหภูมิสูงหมายถึงการใช้พลังงานที่สูงขึ้น ซึ่งไม่เอื้อต่อการประหยัดพลังงานNH6562 สามารถบรรลุการบ่มที่อุณหภูมิต่ำ ซึ่งไม่เพียงแต่ลดการใช้พลังงานมากขึ้นและประหยัดพลังงานได้มากเพื่อลดต้นทุนอย่างมาก แต่ยังขยายขอบเขตการใช้งานของการเคลือบผง
◎คุณสมบัติพื้นฐาน
ปรับระดับได้ดีเยี่ยม
คุณสมบัติทางกลที่ดีเยี่ยม
ทนต่อสภาพดินฟ้าอากาศได้ดี
เหมาะสำหรับการบ่มที่อุณหภูมิต่ำที่ 160 ℃
◎แนะนำสูตร:NH3295H—TGIC
| NH-6562 | XL-552 | ผู้ที่ใส่ | ตัวแทนการไหล | กำยาน | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎ข้อกำหนด I

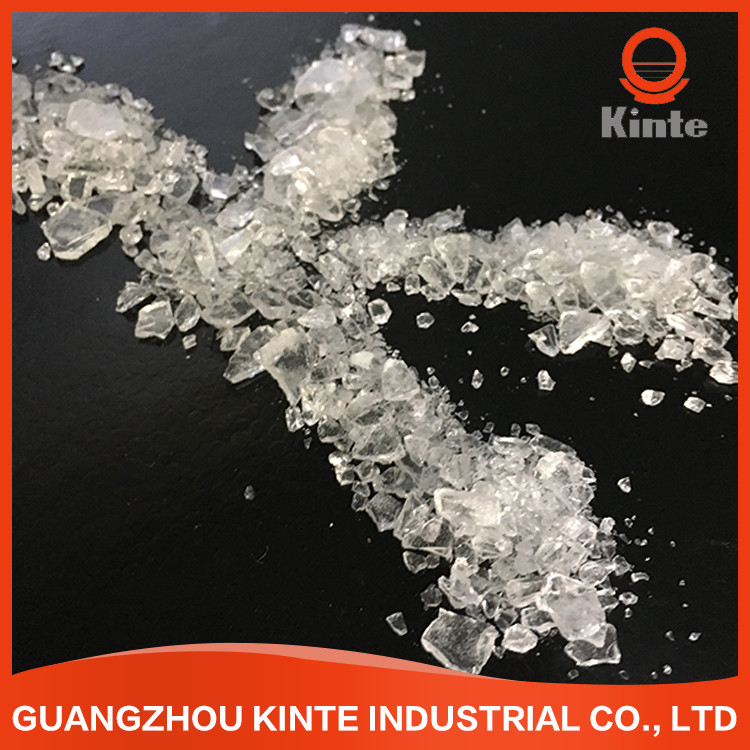

| รูปร่าง | เกล็ดโปร่งใสสีขาวหรือสีเหลืองอ่อน |
| สี (50% DMF) | สูงสุด:2 |
| จำนวนกรด (mgKOH/g) | 30～35 |
| จุดอ่อนตัว (℃) | 95～105 |
| อุณหภูมิการเปลี่ยนสถานะแก้ว(℃) | ～53 |
| ความหนืดหลอมเหลว (200℃, กรวย/จาน, mPa·s) | 3200～4400 |
| การเกิดปฏิกิริยาที่ 180 ℃ (s, 5% T105) | 180~240 |
| ข้อกำหนดการบ่ม | 160℃×10 นาที |
| บรรจุภัณฑ์ | ถุง PE น้ำหนักสุทธิ 25 กก. ± 0.1 กก. / ถุง |
◎ข้อกำหนด II
| สภาพการอัดรีด | เครื่องอัดรีดสองสกรู | |
| โซน I: 90～110℃ | โซน II: 110～120℃ | |
| ความเร็วของการปฏิวัติ | 500~1200rpm | |
| ความวิจิตรของแป้ง | ＜100μm | |
| เงื่อนไขการสมัคร | การพ่นด้วยไฟฟ้าสถิตด้วย | 40～70KV |
| ความหนาของฟิล์มเคลือบ | 50 ～ 100μm | |
| เหล็กแผ่นรีดเย็นลดไขมัน | 0.5mm | |
| คุณสมบัติฟิล์ม | เวลาเจล (180 ℃, วินาที) | 160~220 |
| การไหลในแนวนอน (180 ℃, มม.) | 25~29 | |
| เงา (60°) | ≥85% | |
| ดัด (φ1mm) | ผ่าน | |
| กาว (1 มม. เกรด) | 0 | |
| ความแข็งของดินสอ | ≥1H | |
| แรงกระแทก (50 ซม.) | ผ่าน | |
◎รหัสเพิ่มเติม
| รหัส | อัตราส่วน | วงจรการรักษา | ค่ากรด (mgKOH/g) | ความหนืด (mPa.s/200℃) | Tg (℃) | การเกิดปฏิกิริยา (s/180℃) | คุณสมบัติ |
| NH6562 | 95/5 | 160℃*10นาที | 30~35 | 3200~4400 | ~53 | 180-240 | สำหรับการเคลือบผงฟูต่ำที่มีการไหลที่ดี |
| NH6563 | 95/5 | 160℃*15 นาที | 30~34 | 3100~4500 | ~58 | 150-210 | สำหรับการเคลือบผงฟูต่ำที่มีการไหลที่ดีและคุณสมบัติทางกล |
| NH6566 | 95/5 |
155℃×15นาที หรือ 180℃×6 นาที
|
32～38 | 3500~5500 | ～57 | 190-310 | สำหรับการเคลือบแบบผงที่มีการอบน้อยหรือบ่มเร็ว โดยมีความเสถียรในการจัดเก็บที่ดีและความทนทานภายนอกอาคาร |
◎หมายเหตุ:โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งให้เป็นวัสดุที่ไม่ใช่ดีบุก (A) หัวเตาป้องกันแก๊ส (G) ปืนไทรโบ (T) และสารป้องกันการเบ่งบาน (F)
◎แสดงสินค้า
