| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| หมายเลขรุ่น: | NH6586-2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 25 กก./ถุง PE, 875 กก./พาเลท, 17,500 กก./20GP |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, D/P |
| สามารถในการผลิต: | 80,000 ตันต่อปี |
| ระบบบ่ม: | 95/5 โพลีเอสเตอร์/ พรีมิด | สภาพการบ่ม: | 180℃×10 นาที |
|---|---|---|---|
| ค่ากรด (mgKOH/g): | 30-36 | ความหนืด (mPa·s/200℃): | 3600±700 |
| จุดอ่อนตัว (℃): | 95～105 | อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว (℃): | ～ 59 |
| คุณสมบัติ: | ปรับระดับได้ดีเยี่ยม ทนต่อสภาพดินฟ้าอากาศได้ดี | แอปพลิเคชัน: | สำหรับการเคลือบสีฝุ่น Primid XL 552 95:5 |
| เน้น: | เรซินโพลีเอสเตอร์ HAA อิ่มตัว 95/5,เรซินโพลีเอสเตอร์ HAA ป้องกันสีเหลือง |
||
เรซินโพลีเอสเตอร์อิ่มตัว 95/5, เรซินโพลีเอสเตอร์ HAA มีประสิทธิภาพป้องกันสีเหลือง
◎บทนำ
NH-6586-2 เป็นคาร์บอกซิลโพลีเอสเตอร์เรซินอิ่มตัวที่ออกแบบมาสำหรับการเคลือบผง 95:5 Primid XL 552 ให้บ่มที่ 180 ℃
ปัจจุบัน สารบ่มที่ใช้ในการเคลือบสีฝุ่นโพลีเอสเตอร์ส่วนใหญ่เป็นไตรกลีซิดิล ไอโซไซยานูเรต (TGIC) และ β-ไฮดรอกซีอัลคิลลาไมด์ (HAA)อย่างไรก็ตาม ปัญหาสุขภาพของการแพ้ผิวหนังที่เกิดจาก TGIC ได้รับความสนใจมากขึ้นเรื่อยๆ และการใช้ TGIC ได้ถูกจำกัดหรือห้ามในหลายประเทศและภูมิภาคเนื่องจากความเป็นพิษของการกลายพันธุ์ทางพันธุกรรมดังนั้นคนส่วนใหญ่จึงหันมาสนใจตัวแทนการบ่ม HAAสารบ่ม HAA ได้พัฒนาอย่างรวดเร็วและกลายเป็นสารบ่มหลักสำหรับผงโพลีเอสเตอร์
◎คุณสมบัติพื้นฐาน
ทนต่อสภาพดินฟ้าอากาศได้ดี
ปรับระดับได้ดีเยี่ยม
คุณสมบัติทางกลที่ดีเยี่ยม
ป้องกันสีเหลืองได้ดี
เสถียรภาพในการจัดเก็บที่ดี
◎สูตรแนะนำ: NH-6586-2/HAA
| NH-6586-2 | XL-552 | ผู้ที่ใส่ | ตัวแทนการไหล | กำยาน | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎ข้อกำหนด I:

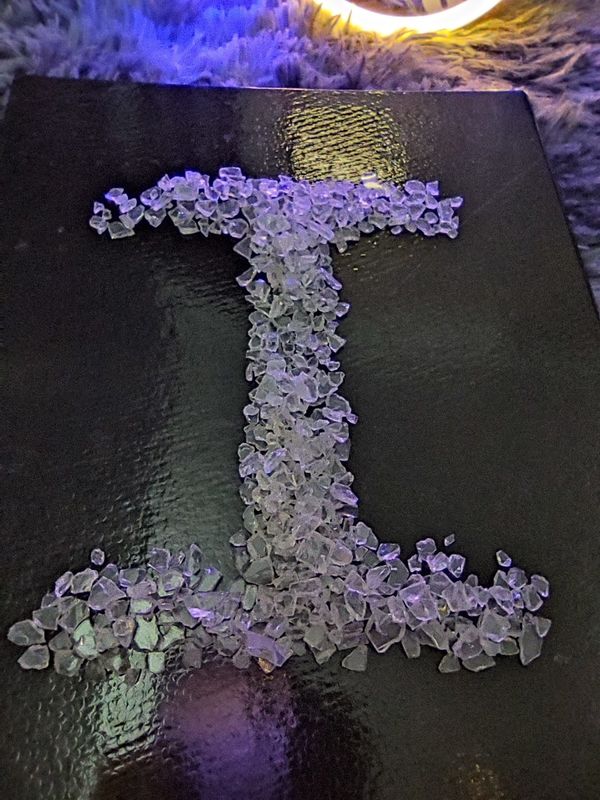

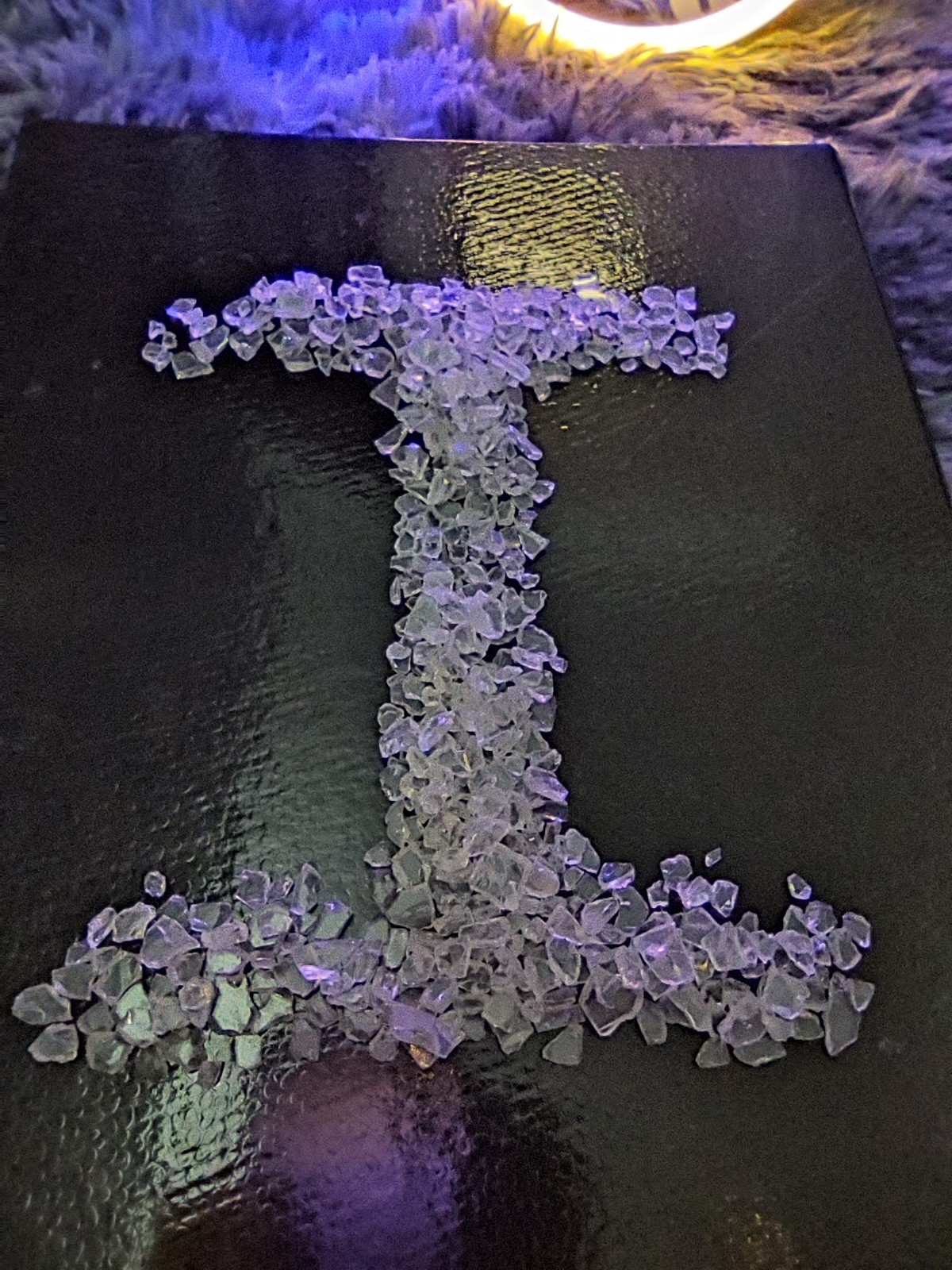

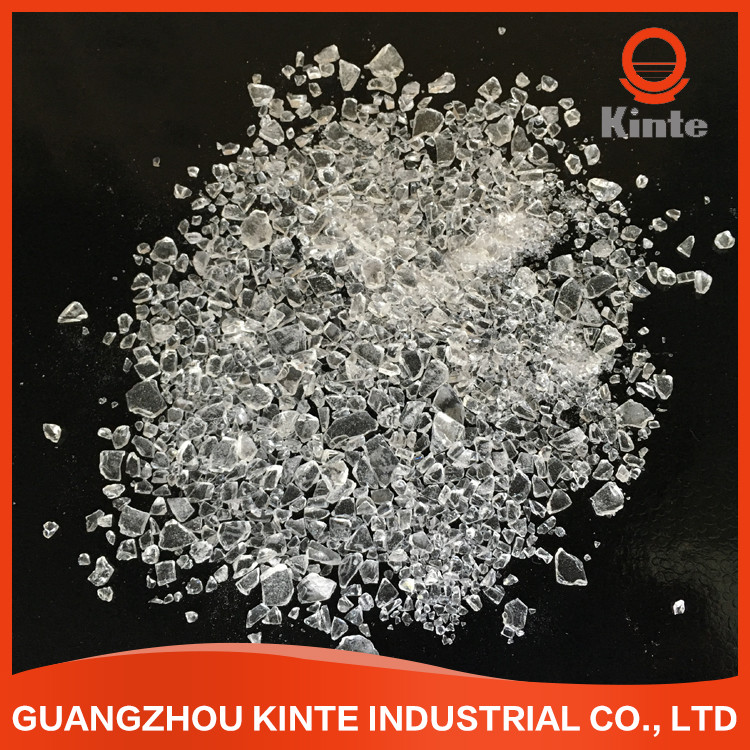

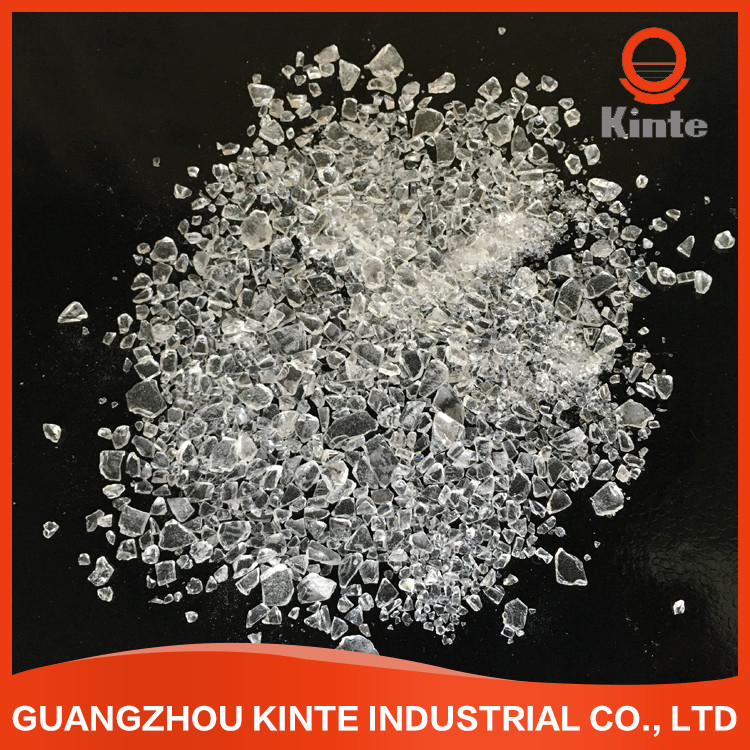

| รูปร่าง | เกล็ดโปร่งใสสีขาวหรือสีเหลืองอ่อน |
| สี (50% DMF) | สูงสุด:2 |
| จำนวนกรด (mgKOH/g) | 30～36 |
| จุดอ่อนตัว (℃) | 95～105 |
| อุณหภูมิการเปลี่ยนสถานะแก้ว(℃) | ～59 |
| ความหนืดหลอมเหลว (200℃, กรวย/จาน, mPa·s) | 3600±700 |
| การเกิดปฏิกิริยาที่ 180 ℃ (s, 5% XL552) | 180±80 |
| ข้อกำหนดการบ่ม | 180℃×10 นาที |
| บรรจุภัณฑ์ | ถุง PE น้ำหนักสุทธิ 25 กก. ± 0.1 กก. / ถุง |
◎ข้อกำหนด II:
| สภาพการอัดรีด | เครื่องอัดรีดสองสกรู | |
| โซน I: 90～110℃ | โซน II: 110～120℃ | |
| ความเร็วของการปฏิวัติ | 500~1200rpm | |
| ความวิจิตรของแป้ง | ＜100μm | |
| เงื่อนไขการสมัคร | การพ่นด้วยไฟฟ้าสถิตด้วย | 40～70KV |
| ความหนาของฟิล์มเคลือบ | 50～70μm | |
| เหล็กแผ่นรีดเย็นลดไขมัน | 0.5mm | |
| คุณสมบัติฟิล์ม | เวลาเจล (180 ℃, วินาที) | 180~300 |
| การไหลในแนวนอน (180 ℃, มม.) | 26~30 | |
| เงา (60°) | ≥85% | |
| ดัด (φ1mm) | ผ่าน | |
| กาว (1 มม. เกรด) | 0 | |
| ความแข็งของดินสอ | ≥1H | |
| แรงกระแทก (50 ซม.) | ผ่าน | |
◎รหัสเพิ่มเติม:
| รหัส | อัตราส่วน | วงจรการรักษา | ค่ากรด (mgKOH/g) | ความหนืด (mPa.s/200℃) | Tg (℃) | การเกิดปฏิกิริยา (s/180℃) | คุณสมบัติ |
| NH6582 | 95/5 | 180℃×10 นาที | 30~35 | 4600~6000 | ~61 | 150-220 | เสถียรภาพในการจัดเก็บที่ดี คุณสมบัติทางกลที่ดีเยี่ยม และความทนทานกลางแจ้งที่ดี |
| NH6583 | 95/5 | 180℃×10 นาที | 30~35 | 2500~3500 | ~56 | 200-290 | การไหลที่ดีมาก คุณสมบัติทางกลที่ดีเยี่ยม และรูเข็มฟรีในฟิล์มหนา |
| NH6584 | 95/5 | 180℃×10 นาที | 30~36 | 2200~4200 | ~60 | 200-400 | การไหลที่โดดเด่น สมบัติเชิงกลที่ดีเยี่ยม คุ้มค่า |
| NH6586-2 | 95/5 | 180℃×10 นาที | 30~35 | 3000~4000 | !59 | 280-480 | เสถียรภาพในการจัดเก็บที่ดีและคุณสมบัติทางกล ความทนทานและการไหลกลางแจ้งที่ดี |
| NH6587 | 95/5 | 180℃×10 นาที | 30~36 | 5000~7000 | ~67 | 120-280 | เสถียรภาพในการจัดเก็บที่ดีเยี่ยมและคุณสมบัติทางกล ความทนทานและการไหลกลางแจ้งที่ดี |
| NH6686 | 96/4 | 180℃×10 นาที | 24~29 | 4000~5500 | ~59 | 200-350 | เหมาะสำหรับผลิตภัณฑ์อุตสาหกรรมทั่วไปความต้องการตัวชุบแข็งต่ำ การไหลที่ดีและไม่มีรูเข็มในฟิล์มหนา |
◎หมายเหตุ:โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งได้สารที่ไม่ใช่ดีบุก (A), หัวเผาป้องกันแก๊ส (G), ปืนไทรโบ (T) และสารป้องกันการเบ่งบาน (F)
◎การแสดงสินค้า:
