| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| หมายเลขรุ่น: | HH2586 |
| จำนวนสั่งซื้อขั้นต่ำ: | 500KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 25กก./ถุงPE , 875KG/พาเลท , 17,500KG/20GP |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, L/C, D/P |
| สามารถในการผลิต: | 80,000ตัน/ปี |
| ข้อมูลจำเพาะ: | อีพ็อกซี่โพลีเอสเตอร์ไฮบริดรักษา | ค่ากรด (mgKOH/g): | 68-80 |
|---|---|---|---|
| ความหนืด (mPa.s/200°c): | 5000-8500 | อัตราส่วน: | 50/50 |
| สภาพการบ่ม: | 180°C/15นาที | ปฏิกิริยา(s/180°c): | 120-200 |
| Tg (°c): | ~60 | คุณสมบัติ: | แห้งตัวเร็ว ยืดหยุ่นดีเยี่ยม และทนทานต่อแรงกระแทก |
| เน้น: | เรซินโพลีเอสเตอร์เคลือบผง 180C,เรซินโพลีเอสเตอร์เคลือบผง 50:50,อีพ็อกซี่โพลีเอสเตอร์ไฮบริด 50:50 |
||
อีพ็อกซี่โพลีเอสเตอร์ไฮบริดแห้งเร็วHH2586 มีความยืดหยุ่นและทนต่อแรงกระแทกได้ดีเยี่ยม
◇ การใช้งาน:
HH2686 เป็นเรซินโพลีเอสเตอร์คาร์บอกซิลที่ออกแบบมาสำหรับการเคลือบผงไฮบริด 60/40
◇ คุณสมบัติพื้นฐาน:
ปรับระดับได้ดีเยี่ยม
คุณสมบัติเชิงกลที่โดดเด่น
ทนต่อสารเคมีได้ดี
เสถียรภาพในการจัดเก็บที่ดี
◎ข้อมูลจำเพาะ:

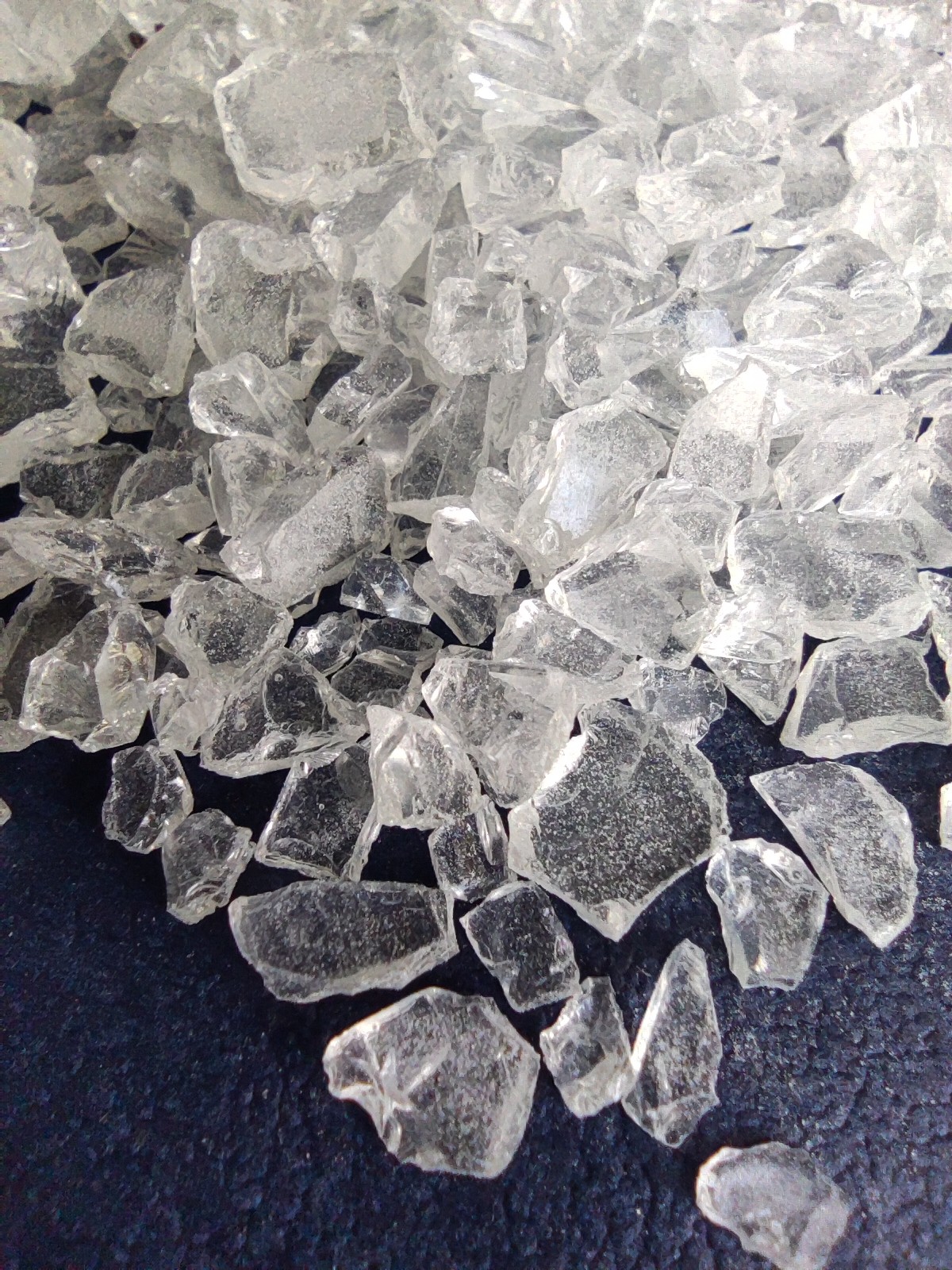

| รูปร่าง | เกล็ดใสสีขาวหรือสีเหลืองอ่อน |
|
สี (50% DMF) |
สูงสุด:3 |
| ค่ากรด (mgKOH/g) | 52.5～57 |
| จุดอ่อนตัว (℃) | 90～103 |
| อุณหภูมิการเปลี่ยนสถานะแก้ว(℃) | ～55 |
| ความหนืดหลอมเหลว (200℃, ICI, mPa·s) | 3000~4500 |
| ปฏิกิริยาที่ 180 ℃ (s, อีพ็อกซี่ 40%) | 170~300 |
| ความต้องการบ่ม | 180℃×15นาที หรือ 200℃×10นาที |
| บรรจุภัณฑ์ | ถุง PE น้ำหนักสุทธิ 25 กก. ± 0.1 กก. / ถุง |
◇ เงื่อนไขการอัดขึ้นรูป:
เครื่องอัดรีดแบบสองสกรู
โซน I: 90～110℃ โซน II: 110～120℃
ความเร็วรอบ: 500～1200rpm
ความละเอียดของแป้ง: <100μm
◇เงื่อนไขการสมัคร:
การฉีดพ่นด้วยไฟฟ้าสถิต: 40～70KV
ความหนาของฟิล์มเคลือบ: 50～70μm
เหล็กแผ่นรีดเย็นล้างไขมัน 0.5 มม
◇ ข้อกำหนดในการบ่ม:180℃×15นาที หรือ 200℃×10นาที
◇ คุณสมบัติของฟิล์ม:
เวลาเจล (180 ℃, วินาที): 220 ~ 320
การไหลในแนวนอน:(180℃), mm: 28~30
ความเงา (60°): ≥90%
การดัด (φ1มม.): ผ่าน
กาว (1 มม., เกรด): 0
ความแข็งของดินสอ: 1H
แรงกระแทก (50 กก.·ซม.): ผ่าน
| รหัส | อัตราส่วน | รักษารอบ |
ค่ากรด (มก.KOH/กรัม) |
ความหนืด (mPa.s/200°c) |
Tg (°c) |
ปฏิกิริยา (s/180°c) |
คุณสมบัติ |
| HH2586 | 50:50 | 180°C/15นาที | 68-80 | 5000-8500 | ~60 | 120-200 |
แห้งตัวเร็ว ยืดหยุ่นดีเยี่ยม และทนทานต่อแรงกระแทก |
◇บรรจุภัณฑ์:ถุง PE, NW 25KG±0.1KG / ถุง
หมายเหตุ:เรซินโพลีเอสเตอร์ทั้งหมดสามารถปรับแต่งได้ไม่ใช่ดีบุก(ก) ,หัวเผาต่อต้านแก๊ส(ช),ปืนทรีโบ(ท) และต่อต้านการบาน(ฉ)
