Qualicoat 65/35 โพลีเอสเตอร์เรซิ่นใสสำหรับเคลือบผงป้องกันการกัดกร่อน

ไอโซไซยาเนตเรซินโพลีเอสเตอร์ที่มีความทนทานต่อตัวทำละลายที่ดี

◇ การใช้งาน:

NH7603 เป็นโพลีเอสเตอร์เรซินไฮดรอกซีเลตสำหรับระบบเคลือบสีฝุ่นโพลีเอสเตอร์/ไอโซไซยาเนต

ความสมดุลระหว่างการปรับระดับสูง ทนต่อสภาพอากาศสูงและคุณสมบัติทางกลของการเคลือบผงได้รับการแก้ไขโดยการออกแบบโครงสร้างโมเลกุลของผลิตภัณฑ์ การคัดกรองโมโนเมอร์และสารเติมแต่งใหม่

สารเคลือบเตรียมโดยการผสมเรซิน เม็ดสีและสารตัวเติม สารบ่มและสารเติมแต่งอื่นๆ ในสัดส่วนที่แน่นอน จากนั้นโดยการรีดร้อน การบด และการคัดกรองพวกมันจะถูกเก็บไว้อย่างเสถียรที่อุณหภูมิห้องหลังจากการพ่นด้วยไฟฟ้าสถิตหรือการเคลือบแบบจุ่มเบดฟลูอิไดซ์เบด พวกมันจะถูกให้ความร้อน อบ หลอมและแข็งตัวเพื่อสร้างฟิล์มถาวรที่แบนและสว่าง เพื่อให้บรรลุวัตถุประสงค์ในการตกแต่งและป้องกันการกัดกร่อน

ข้อดีของการเคลือบผง

1. การคุ้มครองสุขภาพและสิ่งแวดล้อม

สารเคมีเหลวทุกชนิดที่เป็นอันตรายต่อการขึ้นรูปฟิล์ม การกระจายตัว การทำให้เปียก การปรับระดับ สารป้องกันการกัดกร่อนและสารป้องกันโรคราน้ำค้างที่เพิ่มเข้ามาเพื่อให้ได้ประสิทธิภาพการเคลือบจะถูกละเว้น

2. การขนส่งและการจัดเก็บที่สะดวก

สารเคลือบทั่วไปมีน้ำหรือตัวทำละลายประมาณ 20-50% ในขณะที่สีฝุ่นจะแข็งตัวอย่างสมบูรณ์โดยไม่ต้องใช้น้ำหรือตัวทำละลาย ซึ่งสะดวกและปลอดภัยสำหรับการขนส่งนอกจากนี้ สารเคลือบที่มีน้ำหรือตัวทำละลายมักจะแข็งตัวเมื่ออุณหภูมิการขนส่งและการเก็บรักษาต่ำกว่า 0 ℃ปัญหานี้ไม่มีอยู่ในการเคลือบสีฝุ่น

3. ไม่ต้องใช้สารกันบูด

ในการเคลือบของเหลวแบบดั้งเดิมนั้นมีทั้งน้ำและอาหารจากแบคทีเรียซึ่งง่ายต่อการปนเปื้อนจากแบคทีเรียดังนั้นเพื่อป้องกันการเสื่อมสภาพจึงควรเติมสารกันบูดในขณะที่สีฝุ่นลาเท็กซ์ไม่มีมลภาวะจากแบคทีเรียและไม่ต้องการสารกันบูด

4. กลิ่นสี

สารเคลือบนี้สามารถกระจายตัวได้อย่างรวดเร็วเมื่อเทียบกับสารเคลือบแบบดั้งเดิมทั่วไป ซึ่งสามารถบอกได้ว่าจะหายไปทันที

◇คุณสมบัติพื้นฐาน:

ปรับระดับได้ดีเยี่ยม

ทนต่อตัวทำละลายได้ดี

◇ข้อมูลจำเพาะ:

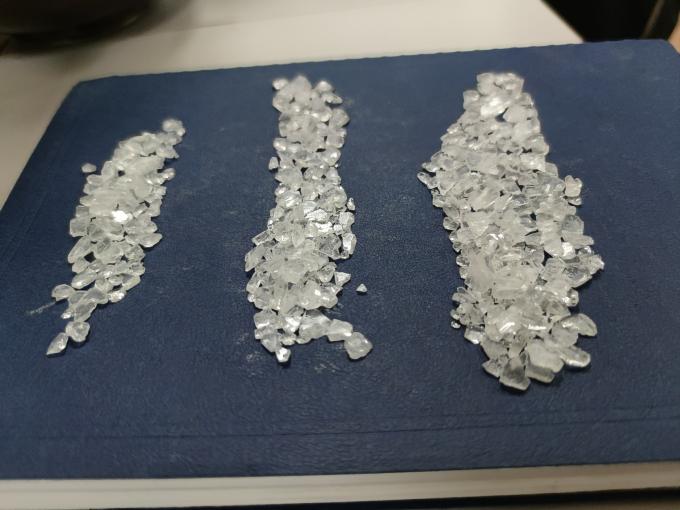

ลักษณะที่ปรากฏ เกล็ดโปร่งใสสีขาวหรือสีเหลืองซีด

สี (50%DMF): สูงสุด: 2

ค่าไฮดรอกซิล (มก. KOH/กรัม): 90～120

จุดอ่อนตัว (℃): 101～110

อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว (℃): ～ 59

ความหนืดหลอมเหลว(200℃, กรวย/แผ่น, mPa·s): 4500±1500

การเกิดปฏิกิริยาที่ 180℃(s, 35% B1530): 160±50

◇แนะนำสูตร:

◇เงื่อนไขการอัดรีด:

เครื่องอัดรีดสองสกรู

โซน I: 90～110℃ โซน II: 110～120℃

ความเร็วรอบ: 500~1200rpm

ความวิจิตรของผง: ＜100μm

◇เงื่อนไขการสมัคร:

การพ่นด้วยไฟฟ้าสถิตด้วย: 40～70KV

ความหนาของฟิล์ม: 50～70μm

เหล็กแผ่นรีดเย็นลดไขมัน 0.5mm

◇ข้อกำหนดในการบ่ม: 200℃×15 นาที

◇คุณสมบัติฟิล์ม:

เวลาเจล (180 ℃ วินาที) 200 ~ 400

การไหลในแนวนอน (180 ℃), มม. 26 ~ 30

เงา(60°): ≥80%

ดัด (φ1mm): ผ่าน

กาว (1mm, เกรด): 1

ความแข็งของดินสอ ≥1H

ผลกระทบโดยตรง (50cm): ผ่าน

◇ บรรจุภัณฑ์:ถุง PE, NW 25KG±0.1KG / ถุง

หมายเหตุ:โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งได้ ไม่ใช่ดีบุก (NS) ,เตาป้องกันแก๊ส(NS),ปืนไทรโบ(T) และ ป้องกันการเบ่งบาน(NS)
