โพลีเอสเตอร์อีพอกซีเรซินผสมแห้ง, เรซินโพลีเอสเตอร์ 25 กก. พร้อมคุณสมบัติเชิงกลที่ดี

เรซินโพลีเอสเตอร์ผสมแบบแห้งสำหรับการเคลือบผงด้านที่ทนทานเป็นพิเศษ

◇ การใช้งาน:

NH9001/NH9508 เป็นเรซินโพลีเอสเตอร์คาร์บอกซิลอิ่มตัวสำหรับการเคลือบผงโพลีเอสเตอร์เงาต่ำ/TGIC โดยขั้นตอนการผสมแบบแห้ง

การเคลือบเตรียมโดยการผสมเรซิน เม็ดสีและสารตัวเติม สารบ่มตัว และสารเติมแต่งอื่นๆ ในสัดส่วนที่แน่นอน จากนั้นจึงทำการอัดรีดร้อน การบด และการกรองพวกมันถูกเก็บไว้อย่างเสถียรที่อุณหภูมิห้องหลังจากการพ่นด้วยไฟฟ้าสถิตหรือการเคลือบฟลูอิไดซ์เบดแล้ว พวกมันจะถูกให้ความร้อน อบ หลอมและแข็งตัวเพื่อสร้างฟิล์มถาวรที่เรียบและสว่าง เพื่อให้บรรลุวัตถุประสงค์ในการตกแต่งและป้องกันการกัดกร่อน

◇ คุณสมบัติพื้นฐาน:

ปรับระดับได้ดีเยี่ยม

ทนต่อสภาพดินฟ้าอากาศได้ดีเยี่ยม

คุณสมบัติทางกลที่ดีเยี่ยม

ทนต่อสารเคมีได้ดี

เสถียรภาพในการจัดเก็บที่ดี

◇ ข้อมูลจำเพาะ:

เอ็นเอช9001 เอ็นเอช9508

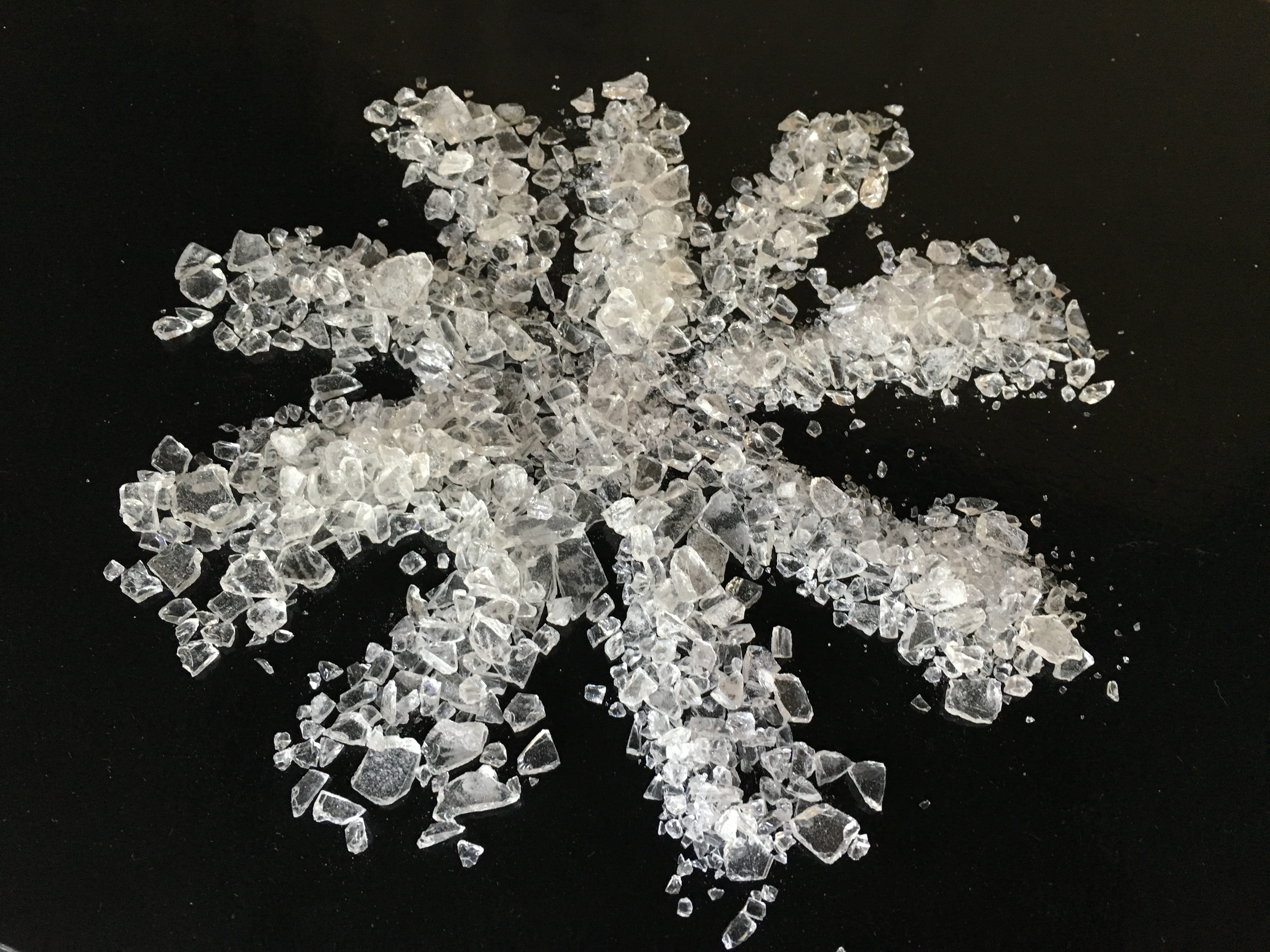

ลักษณะที่ปรากฏ: เกล็ดสีเหลืองอ่อน เกล็ดสีเหลืองอ่อน

สี (50% DMF): ≤3 ≤2

หมายเลขกรด (mgKOH/g): 46～54 19～25

จุดอ่อนตัว (℃): 103～113 103～113

อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว( ℃): ~65 ~63

ความหนืดหลอมเหลว: 5100±800 5000±500

(200℃, กรวย/แผ่น, mPa·s)

การเกิดปฏิกิริยาที่ 180℃(s, TGIC): 50±25 330±60

◇ แนะนำสูตร:

◇ เงื่อนไขการอัดขึ้นรูป:

เครื่องอัดรีดแบบสองสกรู

โซน I: 90～110℃ โซน II: 110～120℃

ความเร็วรอบ: 500～1200rpm

ความละเอียดของแป้ง: <100μm

ผสม I และ II ในอัตราส่วนน้ำหนัก 1:1 ก่อนทำการเจียร

◇เงื่อนไขการสมัคร:

การฉีดพ่นด้วยไฟฟ้าสถิต: 40～70KV

ความหนาของฟิล์มเคลือบ: 50～70μm

เหล็กแผ่นรีดเย็นล้างไขมัน 0.5 มม

◇ ข้อกำหนดในการบ่ม:200℃×10นาที

◇ คุณสมบัติของฟิล์ม:

ความเงา(60°): ≤40%

การดัด(φ1มม.): ผ่าน

กาว (1 มม., เกรด): 0

ความแข็งของดินสอ: ≥2H

การกระแทกโดยตรง (50 ซม.): ผ่าน

◇บรรจุภัณฑ์:

ถุง PE, NW 25KG±0.1KG / ถุง

หมายเหตุ:เรซินโพลีเอสเตอร์ทั้งหมดสามารถปรับแต่งได้ไม่ใช่ดีบุก(ก) ,หัวเผาต่อต้านแก๊ส(ช),ปืนทรีโบ(ท) และต่อต้านการบาน(ฉ)
