93/7 TGIC เยียวยา โพลีเอสเตอร์ไฟเบอร์ Finishing เรซิน 300C อุณหภูมิการอบ

โพลีเอสเตอร์เรซินทนความร้อนสูงพิเศษ NH8303 พร้อมอุณหภูมิอบที่ 300°C

◇ การใช้งาน:

NH8303 เป็นคาร์บอกซิลโพลีเอสเตอร์เรซินอิ่มตัวสำหรับระบบเคลือบสีฝุ่นโพลีเอสเตอร์/TGIC เหมาะสำหรับการเคลือบสีฝุ่นที่ทนต่ออุณหภูมิสูงในรุ่นนี้ เราได้อัปเกรดสูตรเพื่อให้เกิดความสมดุลระหว่างความทนทานต่อการอบที่อุณหภูมิสูง ทนต่อสภาพอากาศ และคุณสมบัติทางกลของการเคลือบสีฝุ่น

◇คุณสมบัติพื้นฐาน:

คุณสมบัติทางกลที่ดี

เสถียรภาพในการจัดเก็บที่ดีเยี่ยม

ทนต่อการอบที่อุณหภูมิสูงได้ดีเยี่ยม

◇ข้อมูลจำเพาะ:

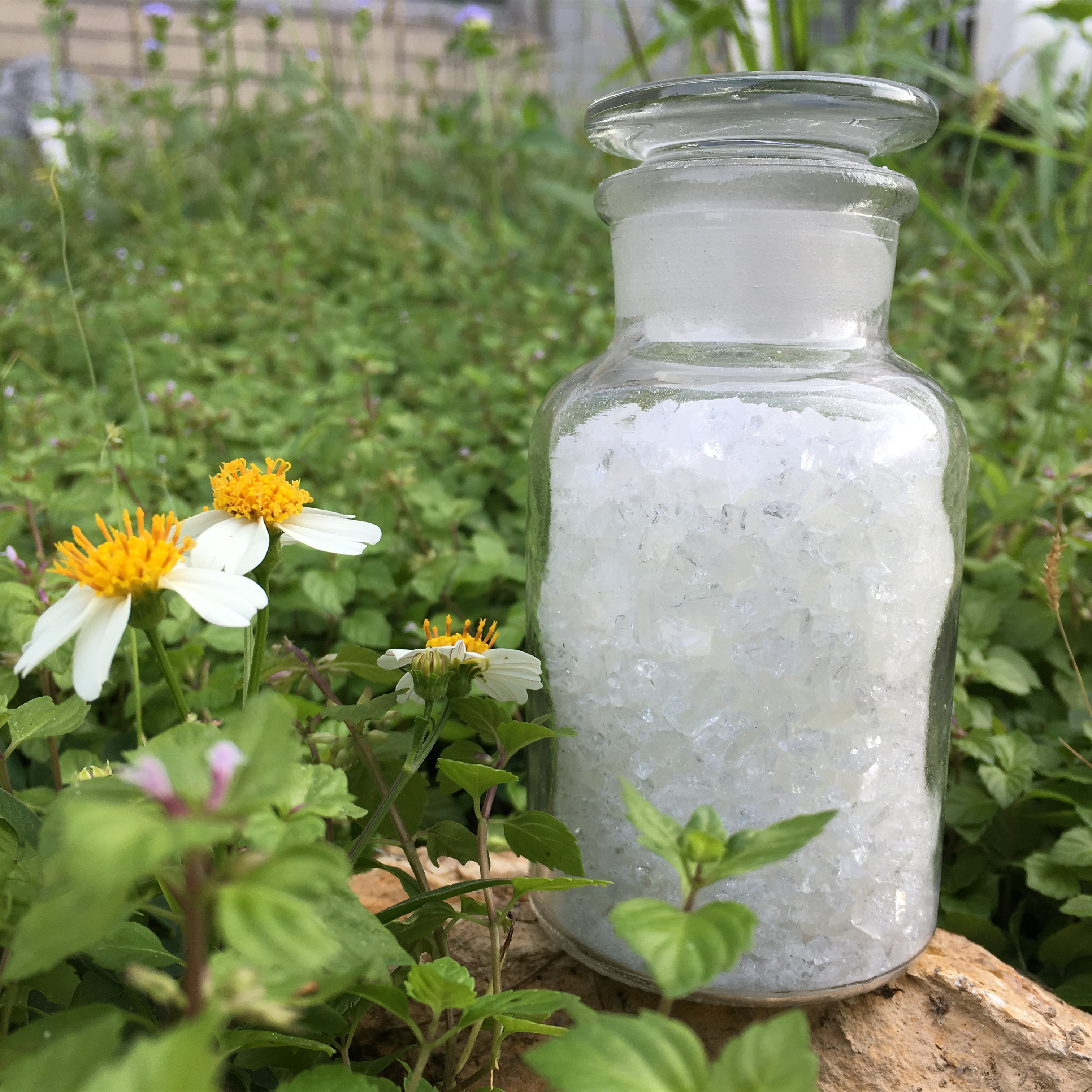

ลักษณะที่ปรากฏ: เม็ดโปร่งใสสีขาวหรือสีเหลืองซีด

สี (50%DMF): สูงสุด: 2

เลขกรด(mgKOH/g): 29～35

จุดอ่อนตัว (℃): 110 ～ 120

อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว (℃): ≥70

ความหนืดหลอมเหลว(200℃, กรวย/แผ่น, mPa·s): 17000±2000

การเกิดปฏิกิริยาที่ 180℃(s, 7% TGIC): 60-120

◇แนะนำสูตร:

◇เงื่อนไขการอัดรีด:

เครื่องอัดรีดสองสกรู

โซน I: 90～110℃ โซน II: 110～120℃

ความเร็วรอบ: 500~1200rpm

ความวิจิตรของผง: ＜100μm

◇เงื่อนไขการสมัคร:

การพ่นด้วยไฟฟ้าสถิตด้วย: 40～70KV

ความหนาของฟิล์ม: 70～90μm

เหล็กแผ่นรีดเย็นลดไขมัน 0.5mm

◇ข้อกำหนดในการบ่ม: 200℃×10-15นาที

◇คุณสมบัติฟิล์ม:

เวลาเจล(180℃ วินาที):70~150

การไหลในแนวนอน :(180 ℃), มม.: 19 ~ 23

เงา(60°): ≥88%

ดัด (φ1mm): ผ่าน

กาว (1mm, เกรด): 0

ความแข็งของดินสอ ≥1H

ผลกระทบ(โดยตรง,สำรอง): ผ่าน 50kg·cm

ทนความร้อน :

270 ℃ 2 ชม.: ความเงาในการบำรุงรักษา: ≥85%

300 ℃ 0.5 ชม.: ความเงาในการบำรุงรักษา: ≥85%

◇ บรรจุภัณฑ์:

ถุง PE, NW 25KG±0.1KG / ถุง

หมายเหตุ:โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งได้ ไม่ใช่ดีบุก (NS) ,เตาป้องกันแก๊ส(NS),ปืนไทรโบ(T) และ ป้องกันการเบ่งบาน(NS)
