| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINTE |
| ได้รับการรับรอง: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| หมายเลขรุ่น: | NH6563 |
| จำนวนสั่งซื้อขั้นต่ำ: | 500KG |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 25กก./ถุงPE , 875KG/พาเลท , 17,500KG/20GP |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, L/C, D/P |
| สามารถในการผลิต: | 80,000 ตัน/ปี |
| ข้อมูลจำเพาะ: | HAA รักษา | แอปพลิเคชัน: | ต้องใช้สีฝุ่น ทนทาน |
|---|---|---|---|
| ข้อได้เปรียบ: | อุณหภูมิการบ่มต่ำ ไม่มีรูเข็มในฟิล์มหนาขึ้น | ประเมินค่า: | 95/5 |
| สภาพการบ่ม: | 160°C/15นาที | คุณสมบัติ: | คุณสมบัติทางกลที่ดี ทนต่อสารเคมี และป้องกันสีเหลือง |
| เน้น: | โพลีเอสเตอร์ HAA แบบไม่มีรูเข็ม,โพลีเอสเตอร์ HAA อิ่มตัว,โพลีเอสเตอร์เรซินเทอร์โมเซตติงแบบรูเข็มฟรี |
||
รูเข็มฟรีทั่วไป HAAเรซินโพลีเอสเตอร์อุณหภูมิการบ่มต่ำ NH6563
◇ การใช้งาน:
NH-6563 เป็นคาร์บอกซิลโพลีเอสเตอร์เรซินอิ่มตัวที่ออกแบบมาสำหรับการเคลือบผง 95:5 Primid XL 552 ให้บ่มที่อุณหภูมิ 160 ℃
◇ คุณสมบัติพื้นฐาน:
อุณหภูมิการบ่มต่ำ
คุณสมบัติทางกลที่โดดเด่น
ทนต่อสารเคมีและป้องกันสีเหลืองได้ดี
รูเข็มฟรีในภาพยนตร์หนาขึ้น
◇ ข้อมูลจำเพาะ:

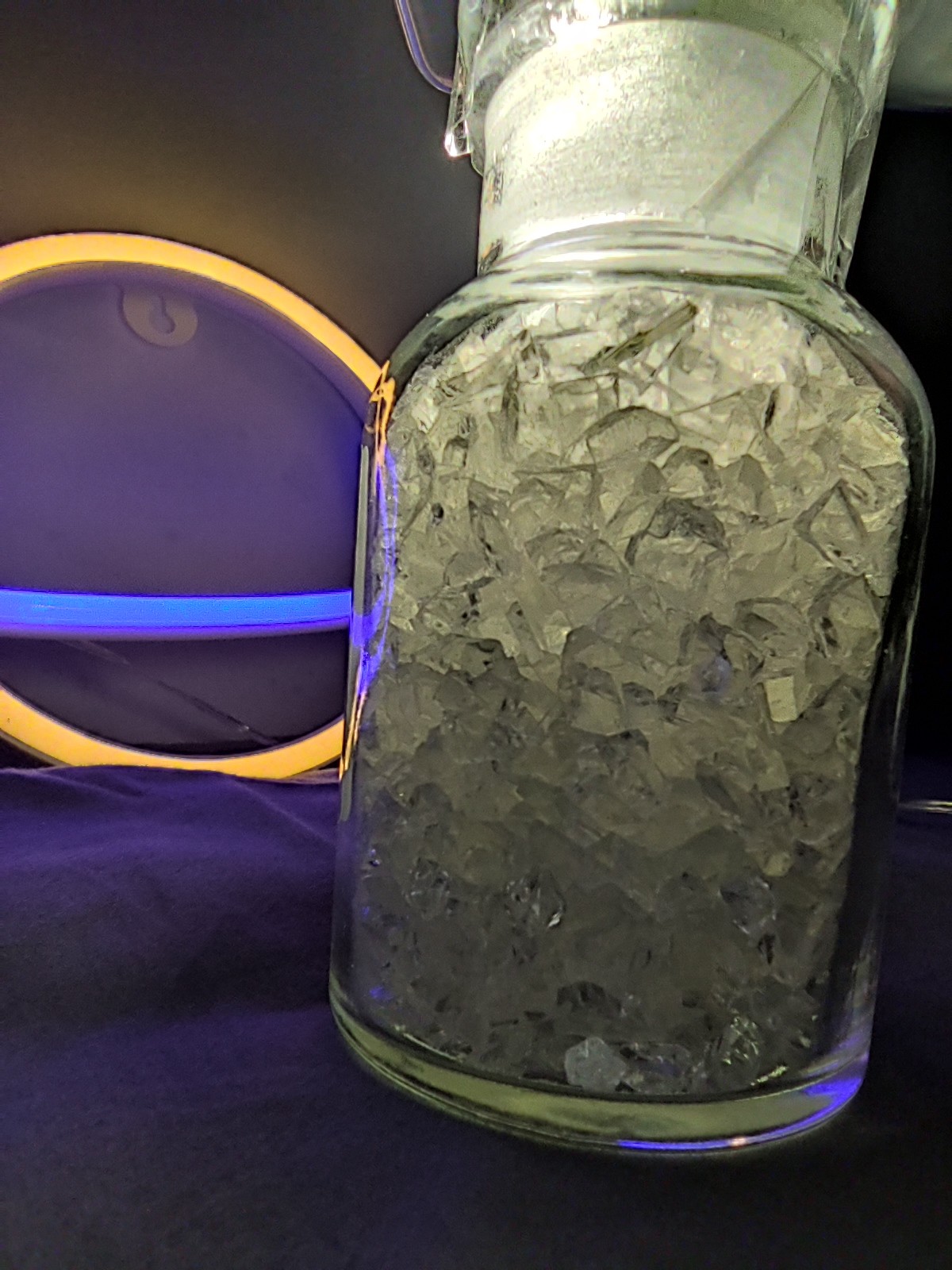

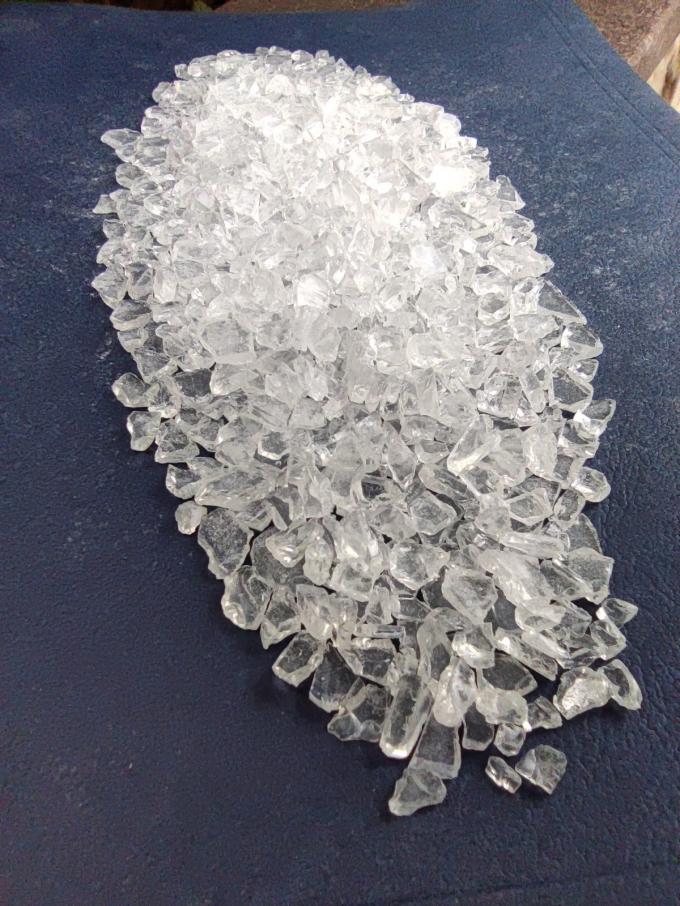

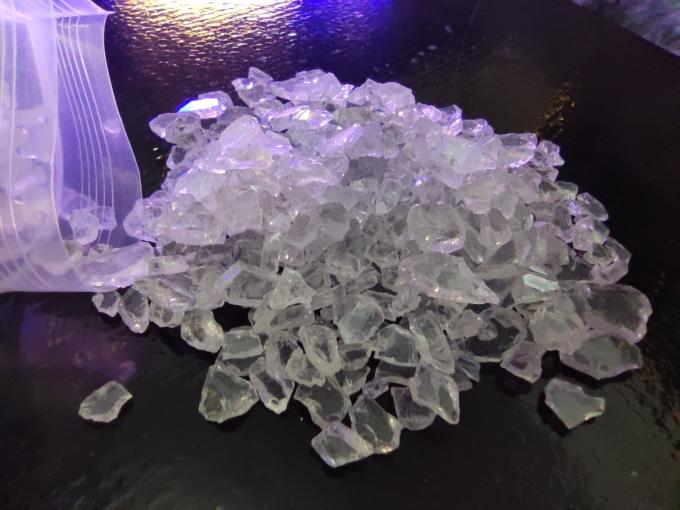

ลักษณะเป็นเกล็ดสีเหลืองซีด
สี(50%DMF): สูงสุด:2
เลขกรด(mgKOH/g): 30～34
จุดอ่อนตัว (℃): 95 ~ 105
อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว ( ℃): ～ 58
ความหนืดหลอมเหลว(200℃, กรวย/แผ่น, mPa·s): 3800±700
การเกิดปฏิกิริยาที่ 180℃(s, 5% XL552): 180±30
◇ แนะนำสูตร:NH-6563
| NH-6563 | พรีมิด XL-552 | ฟิลเลอร์ ＆ เม็ดสี | ตัวแทนปรับระดับ | เบนซิออน |
| 200 | 12 | 140 | 2.4 | 1.2 |
◇ สภาพการอัดรีด:
เครื่องอัดรีดสองสกรู
โซน I: 90～110℃ โซน II: 110～120℃
ความเร็วรอบ: 500~1200rpm
ความวิจิตรของผง: ＜100μm
◇ เงื่อนไขการสมัคร:
การพ่นด้วยไฟฟ้าสถิตด้วย: 40～70KV
ความหนาของฟิล์มเคลือบ: 50 ~ 100μm
เหล็กแผ่นรีดเย็นลดไขมัน 0.5mm
◇ ความต้องการในการบ่ม: 160℃×15 นาที
◇ คุณสมบัติฟิล์ม:
เวลาเจล(180℃ วินาที) 150~270
การไหล (180 ℃, มม.) 25 ~ 29
เงา(60°): ≥85%
ดัด (φ1mm): ผ่าน
กาว (1mm, เกรด): 0
ความแข็งของดินสอ: 1H
ผลกระทบ(50cm): ผ่าน
การทดสอบการจัดเก็บ (40 ℃, 24 ชม.): ดี
หมายเหตุ:โพลีเอสเตอร์เรซินทั้งหมดสามารถปรับแต่งได้ ไม่ใช่ดีบุก (NS) ,เตาป้องกันแก๊ส(NS),ปืนไทรโบ(T) และ ป้องกันการเบ่งบาน(NS)
